معرفی انواع کابل شبکه و کاربرد هریک

امروزه انواع کابل شبکه برای اتصال و انتقال داده‌ها و اطلاعات بین رایانه‌ها، روترها، سرورها، سوئیچ‌ها و شبکه‌های فضای ذخیره‌سازی مورد استفاده قرار می‌گیرند. انواع مختلفی از کابل‌های ارتباطی وجود دارد که کاربرد هرکدام به ساختار و معماری کلی کابل بستگی دارد که قصد داریم به‌طور کامل در این مطلب به معرفی انواع کابل شبکه و کاربرد هر یک براساس معماری و ساختارشان بپردازیم.

⏲ مدت زمان تخمینی مطالعه : 5 دقیقه

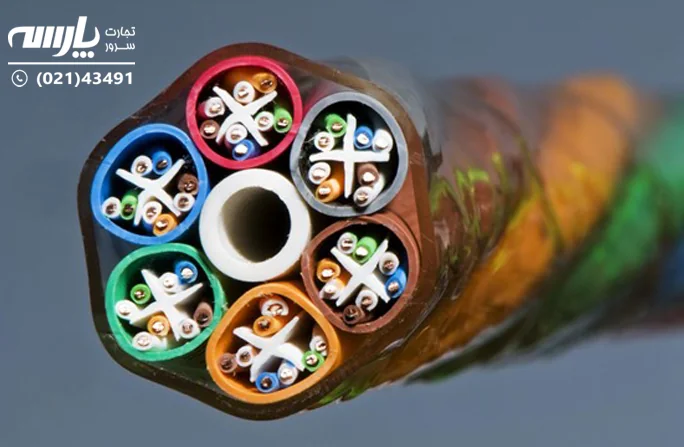

بررسی کابل های شبکه

انواع کابل شبکه حتی با وجود پیشرفت‌های چشمگیر در فناوری‌های بی‌سیم، هنوز هم پرطرفدار هستند. امروزه چندین نوع استاندارد و پرطرفدار کابل شبکه وجود دارد که هر کدام برای اهداف خاصی طراحی می‌شوند.

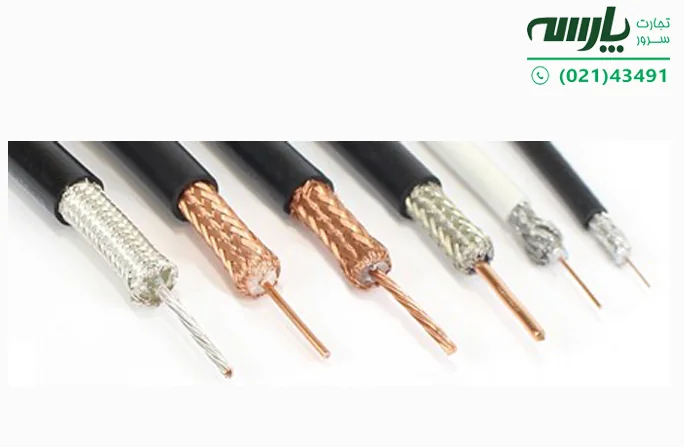

• کابل‌های کواکسیال (Coaxial Cables):  کابل کواکسیال که با نام کابل هم‌محور نیز شناخته می‌شود در دهه 1880 اختراع شده است. این نوع کابل بیشتر برای اتصال آنتن‌های خانگی به تلویزیون استفاده می‌شد. زمانی‌که اترنت 10 مگابیت در ثانیه محبوب‌ترین نوع انتقال داده بود، در طول دهه 1980 و اوایل دهه 1990، شبکه‌ها بیشتر از یکی از دو نوع کابل کواکسی یعنی thinnet  با استاندارد 10BASE2 یا Thicknet با استاندارد 10BASE5 استفاده می‌کردند.
• کابل‌های زوج به‌هم ‌تابیده (Twisted Pair Cables): زوج به‌هم تابیده در طول دهه 1990 به‌عنوان استاندارد کابل‌کشی پیشرو با سرعت 10 مگابیت در ثانیه (10همچنین به عنوان رده 3 یا Cat3 شناخته می‌شود)، برای اترنت ظهور کرد.

پیشنهاد مطالعه بیشتر: انتخاب کابل فیبر نوری مناسب و شناسایی کابل های Outdoor و Indoor

سپس نسخه‌های ارتقاء یافته با سرعت 100 مگابیت در ثانیه، Cat5 و Cat5e به بازار عرضه شد. کابل‌های Twisted Pair دارای حداکثر هشت سیم هستند که به صورت جفت به‌هم پیچیده می‌شوند تا تداخل الکترومغناطیسی را به حداقل برسانند.

• کابل‌های فیبر نوری (fiber Optics): به لطف توسعه الیاف شیشه‌ای کم تلفات و لیزرهای نیمه‌ هادی در دهه 1970 کابل‌های فیبرنوری برای ارتباطات از راه دور مورد استفاده قرار گرفتند. از آن  زمان تا الان کابل فیبر نوری انقلابی در صنعت‌های مختلف ایجاد کردند. این کابل‌های شبکه علیرغم اینکه از شیشه ساخته شده‌اند قابلیت خم شدن را دارند و در تاسیسات شبکه گسترده (WAN)، فضاهای باز یا زیرزمینی در مسافت‌های طولانی و ساختمان‌های اداری که حجم بالای ترافیک ارتباطی را نیاز دارند، مورد استفاده قرار می‌گیرند.

کابل فیبرنوری دارای دو نوع  استاندارد تک حالته 100BaseBX و چند حالته 100BaseSX است که به‌طور گسترده در شبکه‌های مخابراتی با ظرفیت پهنای باند بالا و راه دور از تک حالته و در شبکه‌های محلی از چند حالته استفاده می‌شود. از دیگر انواع کابل شبکه می‌توان به کابل متقاطع اترنت (Ethernet crossover)، کابل‌های سریال و موازی (Serial and Parallel Cables)، کابل USB (USB Cables)، پچ کابل (Patch cable) و سیستم‌های شبکه پاور لاین (Powerline network systems) اشاره کرد.

خرید سرور hp | پشتیبانی سرور hp

ویژگی های کابل های شبکه

انواع کابل های شبکه ویژگی‌های متنوعی از جمله امنیت، کاهش چشمگیر تداخل ناشی از فرکانس الکتریکی و رادیویی، اتصال سازگار و سرعت مناسب را فراهم می‌کنند. با این‌حال ویژگی های کابل شبکه با توجه به نوع کابل متفاوت است که بارزترین آن‌ها عبارتند از:

1.  کابل‌هایTwisted pair : نصب آسان، ظرفیت بالا، مجهز به shield برای فراهم کردن سرعت بالا
2. کابل‌های Coaxial: پهنای باند بالا، مناسب برای انتقال اطلاعات آنالوگ و دیجیتال، قیمت مقرون‌به‌صرفه
3. کابل‌های Optical Fiber: پهنای باند و سرعت بسیار بالا، غیر قابل نفوذ در برابر تداخل الکترومغناطیسی، چرخه‌ی عمر طولانی، اندازه کوچک‌تر، سبک‌تر و نازک‌تر

پرسرعت ترین نوع کابل شبکه برای انتقال داده

در میان انواع کابل شبکه، «کابل فیبر نوری» سریع‌ترین نوع کابل شبکه برای انتقال داده است. کابل فیبر نوری از رشته‌های شیشه و پالس‌های نور برای انتقال داده برای فواصل طولانی یا کاربردهای پهنای باند بالا استفاده می‌کند. کابل فیبر نوری بسته به نوع و کیفیت کابل می‌تواند تا «40 گیگابیت بر ثانیه» را پشتیبانی می کند.

سرور g10

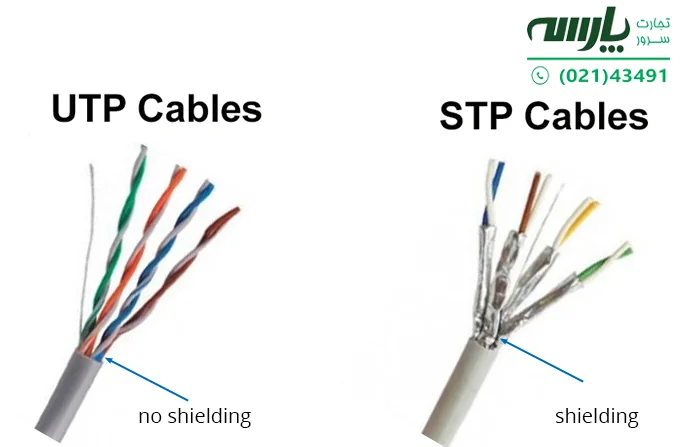

کابل UTP و STP چیست؟

UTP و STP نوعی از کابل‌های زوج بهم تابیده یا Twisted Pair هستند که ساختار سیم‌های داخلی‌شان از کاهش نویز و تداخل جلوگیری می‌کند.

کابل UTP مخفف عبارت Unshielded Twisted Pair cable1 است که بیشتر به‌عنوان کابل اترنت و سیم تلفن برای فواصل کوتاه تا متوسط و برای انتقال داده‌ها و سیگنال‌های صوتی استفاده می‌شود. همچنین کابل UTP برای انتقال داده با سرعت کم بسیار عالی است و نیازی به اتصال به زمین ندارد.

کابل STP مخفف Shielded Twisted Pair cable که برای ارتباطات استفاده می‌شود. کابل STP در مقایسه با کابل جفت تابیده بدون محافظ (UTP)، تابش الکترومغناطیسی جفت و تداخل بین جفت‌های را کاهش می‌دهد و تداخل الکترومغناطیسی خارجی را بهبود می‌بخشد. این نوع کابل نیز به عنوان کابل اترنت و سیم تلفن برای مسافت‌های طولانی و پهنای باند بالا که نیاز به محافظت زیاد در برابر نویز و تداخل دارند، استفاده می‌شود. کابل‌های STP  در انواع و دسته‌های مختلفی مانند FTP، S/FTP، F/UTP و غیره تولید می‌شوند و برای استفاده در دو انتها نیاز به اتصال به زمین دارند.
