یکی از مهارت‌های کلیدی در مدیریت و بهینه‌سازی عملکرد سرورها، شناخت دقیق و صحیح قطعات سخت‌افزاری است. یکی از این قطعات مهم، رید کنترلر (RAID Controller) است که در بهبود سرعت و پایداری سیستم‌های ذخیره‌سازی نقش بسیار مهمی ایفا می‌کند. برای متخصصان فناوری اطلاعات و مدیران سیستم‌ها، آگاهی از نحوه خواندن و تحلیل پارت نامبرهای این کنترلرها، به‌ویژه در سرورهای نسل 11 (G11)، می‌تواند در انتخاب صحیح و بهینه‌سازی عملکرد سیستم‌ها تأثیرگذار باشد. این مقاله به معرفی رید کنترلر و نحوه خواندن پارت نامبر کنترلر سرور با تمرکز بر سرورهای G11 می‌پردازد.
⏲ مدت زمان تخمینی مطالعه: 8 دقیقه
فهرست موضوعات
نحوه خواندن پارت نامبر کنترلر سرور
کنترلرهای سرور، به‌ویژه رید کنترلرها (RAID Controllers)، در مدیریت ذخیره‌سازی داده‌ها و بهبود عملکرد سرورها تاثیر زیادی دارند. یکی از ویژگی‌های مهم این کنترلرها پارت نامبرها (Part Numbers) هستند که مشخصات دقیق محصول را نشان می‌دهند. پیش از آموزش خواندن پارت نامبر کنترلر سرور، بهتر است بدانیم این رید کنترلر یعنی چی؟
بیشتر بخوانید: چرا رم سرور G8 HP انتخاب ایده‌آل برای کسب‌وکار شماست؟
رید کنترلر چیست؟
RAID (Redundant Array of Independent Disks) نوعی فناوری است که به وسیله آن، داده‌ها بر روی چندین دیسک سخت یا دیسک جامد توزیع و مدیریت می‌شوند. این فناوری به دو هدف اصلی دست می‌یابد: افزایش سرعت پردازش و تضمین افزونگی و پایداری داده‌ها کنترلرهای RAID، که می‌توانند به‌صورت سخت‌افزاری یا نرم‌افزاری عمل کنند، وظیفه مدیریت و اجرای این فناوری را بر عهده دارند. این کنترلرها دیسک‌ها را در یک آرایه سازماندهی کرده و عملکرد آنها را بهینه‌سازی می‌کنند.
در میان انواع مختلف RAID، می‌توان به موارد زیر اشاره کرد:
- RAID 0: در این حالت، داده‌ها به‌صورت موازی و بدون افزونگی روی دیسک‌ها پخش می‌شوند. این روش منجر به افزایش سرعت می‌شود، اما اگر یکی از دیسک‌ها خراب شود، تمامی داده‌ها از بین می‌روند.
- RAID 1: این نوع RAID با کپی‌کردن داده‌ها بر روی دو دیسک جداگانه، افزونگی ایجاد می‌کند. اگر یکی از دیسک‌ها خراب شود، داده‌ها از روی دیسک دوم قابل بازیابی هستند.
- 6 و RAID 5 : این حالت‌ها با استفاده از پاریتی (پاریتی افزونگی) داده‌ها را محافظت می‌کنند و حداقل به سه دیسک نیاز دارند. این سطوح RAID توانایی بازیابی داده‌ها پس از خرابی یک یا چند دیسک را دارند.
رید کنترلرها به‌طور گسترده در سرورهای نسل 11 مانند HPE ProLiant DL380 Gen11 به کار می‌روند تا عملکرد سریع‌تر و پایداری بیشتری برای داده‌ها فراهم کنند. در چنین سرورهایی، سرعت دسترسی به داده‌ها، استفاده از کش (Cache)، و پشتیبانی از RAID سطوح مختلف به شدت مهم است.
علامت‌های اختصاری پارت نامبرهای کنترلر
پارت نامبرهای کنترلرهای HPE (Hewlett Packard Enterprise) حاوی علامت‌های اختصاری و کدهایی هستند که اطلاعات کلیدی درباره نوع و ویژگی‌های محصول را نشان می‌دهند. در اینجا یک توضیح کامل از اجزای پارت نامبر HPE MR 416 i-P GENXX ارائه می‌شود:
- HPE:
مخفف “Hewlett Packard Enterprise”، نشان‌دهنده سازنده یا برند کنترلر است. این بخش مربوط به برند HPE است که محصولات سروری، شبکه‌ای و ذخیره‌سازی را تولید می‌کند. - MR:
مخفف “MegaRAID” است که به فناوری RAID اشاره دارد. MegaRAID معمولاً توسط Broadcom (قبلاً LSI) تولید می‌شود و در بسیاری از سرورهای HPE برای مدیریت RAID درایوهای ذخیره‌سازی استفاده می‌شود. این کنترلرها وظیفه مدیریت آرایه‌های دیسک (RAID) و ارائه عملکرد بهتر و امنیت داده‌ها را دارند. - 4:
این عدد می‌تواند به نسل کنترلر یا تعداد پورت‌ها اشاره کند. بسته به نوع کنترلر، این بخش ممکن است مشخصات سخت‌افزاری یا نسل کنترلر را نشان دهد. در این مورد، ممکن است به نسل چهارم کنترلرها اشاره داشته باشد. - 16:
این عدد نشان‌دهنده تعداد پورت‌های SAS/SATA است. 16 به این معنی است که این کنترلر از 16 پورت پشتیبانی می‌کند که می‌تواند برای اتصال درایوهای SAS یا SATA استفاده شود. - i-P:
این علامت اختصاری ترکیبی است از دو بخش:- i: معمولاً مخفف internal است، به این معنی که این کنترلر برای درایوهای داخلی سرور استفاده می‌شود.
- P: می‌تواند نشان‌دهنده performance باشد، به این معنی که این کنترلر بهینه‌سازی شده است تا عملکرد بالایی را ارائه دهد.
- GENXX:
نشان‌دهنده نسل سرور یا دستگاهی است که کنترلر برای آن طراحی شده است. در این مورد:- GEN به معنی Generation است.
- XX عددی است که به نسل سرور HPE اشاره دارد (مثلاً GEN10 برای نسل 10 سرورهای HPE ProLiant).
بیشتر بخوانید: معرفی کامل سرور اچ پی HPE MicroServer Gen10 Plus
نحوه خواندن پارت نامبر کنترلر

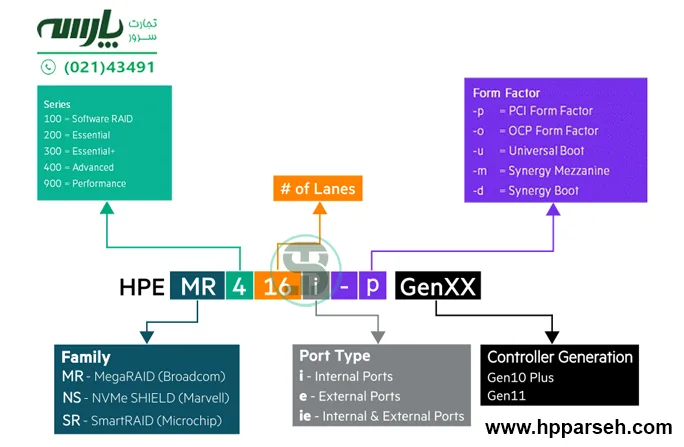

برای خواندن یک پارت نامبر کنترلر HPE، هر بخش به طور جداگانه یک ویژگی یا قابلیت خاص را نشان می‌دهد. در اینجا نحوه خواندن یک پارت نامبر مانند HPE MR 416 i-P GENXX توضیح داده شده است:
- HPE (برند):
این قسمت نشان‌دهنده برند کنترلر است و معمولاً با HPE (Hewlett Packard Enterprise) شروع می‌شود. - MR یا SR یا NS (خانواده کنترلر):
- MR: مخفف MegaRAID، کنترلرهای تولید شده توسط Broadcom.
- SR: مخفف SmartRAID، کنترلرهای تولید شده توسط Microchip.
- NS: مخفف NVMe SHIELD، کنترلرهای NVMe تولید شده توسط Marvell.
- عدد اول (تعداد کانال‌ها یا Lanes):
این عدد نشان‌دهنده تعداد Storage Lanes یا مسیرهای ارتباطی است که کنترلر به آنها دسترسی دارد. - عدد دوم (تعداد پورت‌ها):
این عدد تعداد پورت‌های فیزیکی را مشخص می‌کند که کنترلر برای اتصال به درایوهای ذخیره‌سازی ارائه می‌دهد. - i، e، ie (نوع پورت):
- i: به معنی Internal Ports (پورت‌های داخلی).
- e: به معنی External Ports (پورت‌های خارجی).
- ie: به معنی Internal & External Ports (پورت‌های داخلی و خارجی).
- Form Factor (شکل فیزیکی):
این بخش نوع و شکل فیزیکی کنترلر را نشان می‌دهد:- p: PCI Form Factor
- o: OCP Form Factor
- u: Universal Boot
- m: Synergy Mezzanine
- d: Synergy Boot
- GENXX (نسل کنترلر):
این بخش نسل سرورهایی که کنترلر برای آنها طراحی شده را مشخص می‌کند:- GEN10: نسل دهم سرورهای HPE
- GEN11: نسل یازدهم سرورهای HPE
مثال هایی از نحوه خواندن پارت نامبر کنترلر
- HPE: برند Hewlett Packard Enterprise
- MR: مخفف MegaRAID
- 4: نشان‌دهنده نسل چهارم یا تعداد کانال‌ها
- 16: تعداد پورت‌ها (16 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- p: (شکل فیزیکی PCI) PCI Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
- HPE: برند Hewlett Packard Enterprise
- MR: مخفف MegaRAID
- 4: نشان‌دهنده نسل چهارم یا تعداد کانال‌ها
- 16: تعداد پورت‌ها (16 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- o: (شکل فیزیکی OCP) OCP Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
- HPE: برند Hewlett Packard Enterprise
- MR: مخفف MegaRAID
- 2: نشان‌دهنده نسل دوم یا تعداد کانال‌ها
- 16: تعداد پورت‌ها (16 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- p: (شکل فیزیکی PCI) PCI Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
- HPE: برند Hewlett Packard Enterprise
- MR: مخفف MegaRAID
- 2: نشان‌دهنده نسل دوم یا تعداد کانال‌ها
- 16: تعداد پورت‌ها (16 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- o: (شکل فیزیکی OCP) OCP Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
- HPE: برند Hewlett Packard Enterprise
- MR: مخفف MegaRAID
- 4: نشان‌دهنده نسل چهارم یا تعداد کانال‌ها
- 08: تعداد پورت‌ها (8 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- o: (شکل فیزیکی OCP) OCP Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
- HPE: برند Hewlett Packard Enterprise
- SR: مخفف SmartRAID
- 9: نشان‌دهنده نسل نهم یا تعداد کانال‌ها
- 32: تعداد پورت‌ها (32 پورت SAS/SATA)
- i: (پورت‌های داخلی) Internal Ports
- p: (شکل فیزیکی PCI) PCI Form Factor
- Gen11: طراحی شده برای نسل یازدهم سرورهای HPE
نتیجه‌گیری
در دنیای سرورهای امروزی، انتخاب و استفاده از کنترلرهای RAID به‌طور مستقیم بر عملکرد و پایداری سیستم تأثیر می‌گذارد. پارت نامبرهای این کنترلرها، اطلاعات کلیدی در مورد قابلیت‌ها و ویژگی‌های هر مدل را ارائه می‌دهند. با داشتن دانش کافی در مورد خواندن پارت نامبرها، می‌توانید به‌راحتی بهترین کنترلر را برای نیازهای خود انتخاب کرده و از مزایای آن بهره‌مند شوید.
