راهنمای نصب ماژول سیسکو بر روی سوئیچ سیسکو

شاید بسیاری از ما ندانیم که ماژول سیسکو چیست و دقیقا چه کاربردی دارد. به‌طور کلی سیسکو جهش یک پروتکل توسعه یافته Wi-Fi و احراز هویت متقابل و قوی بین کلاینت و سرور RADIUS را پشتیبانی می‌کند. احراز هویت بین کاربر و سرور بیشتر از رمز ورود در شبکه‌های محلی بی‌سیم استفاده می‌شود، در نتیجه ماژول Cisco کلیدهای رمزگذاری را در هر اتصال برای کاربر فراهم می‌کند. ماژول سیسکو در انواع مختلف وجود دارد تا با تمام محصولات ارتباطی به‌ویژه بی‌سیم و دستگاه‌های مختلف سازگاری داشته باشد. در واقع ماژول سیسکو یک اتصال ایمن، سریع و قوی را برای بیشتر کاربران فراهم می‌سازد، بنابراین بهتر است که درباره‌ی این محصول کمپانی سیسکو بیشتر بدانیم و با انواع آن و همچنین راهنمای نصب ماژول سیسکو بر روی سوئیچ سیسکو به‌طور کامل اطلاعات لازم را کسب کنیم. هر آن‌چه که باید در این زمینه بدانید را در این مطلب خواهید خواند.

⏲ مدت زمان تخمینی مطالعه: 11 دقیقه



ماژول سیسکو چیست؟

ماژول سیسکو (Cisco Module) یک قطعه سخت‌افزاری است که از سوئیچ‌های مختلفی که مجهز به پورت Uplink هستند، پشتیبانی می‌کند. در واقع این سازگاری باعث می‌شود تا تبادل اطلاعات بین تجهیزات سخت‌افزاری از نظر سرعت و کیفیت افزایش داشته باشد. همچنین در ارتقای عملکرد سیستم نیز تاثیرگذار است. ماژول‌های سیسکو برای انتقال اطلاعات از تکنولوژی فیبر نوری استفاده می‌کنند در نتیجه بالاترین نرخ سرعت انتقال را ارائه می‌دهند. همچنین درصد خراب شدن این قطعه‌ی سخت‌افزاری بسیار پایین است.

علاوه بر این ماژول‌ها در تقویت سیگنال بسیار تاثیرگذار هستند. تمام این ویژگی‌ها باعث می‌شود تا کیفیت تبادل اطلاعات در بالاترین حد ارائه شود.

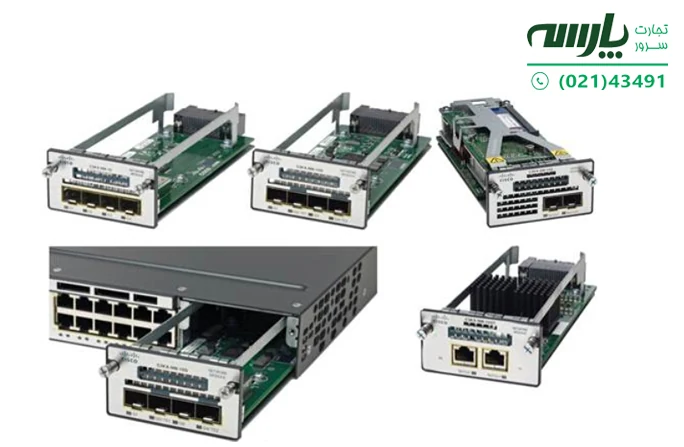

انواع ماژول سیسکو

برای نصب ماژول سیسکو باید ابتدا انواع مدل‌های آن را بشناسید. زیرا براساس نوع اتصال، سرعت و مسافت انتقال داده، پهنای باند، نوع فیبر نوری و دیگر امکانات ماژول‌های سیسکو در انواع مختلفی در بازار شبکه وجود دارند. برخی از مدل‌های ماژول سیسکو عبارتند از:

• ماژول سیسکو SFP
• ماژول سیسکو GLC-T
• ماژول سیسکو GLC-LH-SM
• ماژول فیبر نوری SFP-1G
• ماژول فیبر نوری SFP-10G
• ماژول‌های فیبر نوری MM (GLC-SX-MM)
• ماژول فیبر نوری GLC-ZX-SM

ماژول های پرفروش سیسکو

کمپانی سیسکو یکی از بزرگ‌ترین و پیشروترین تولیدکنندگان در بازار تجهیزات مخابراتی و شبکه است که پس از شرکت هواوی (Huawei) در میان کمپانی‌های تولیدکننده زیرساخت‌های ارتباطی در رتبه‌ی دوم قرار می‌گیرد. در نتیجه کلیه‌ی محصولات این کمپانی در جهان بسیار پرطرفدار و پرفروش است. با این‌حال براساس تعداد نصب ماژول سیسکو بین سال‌های 2020 تا 2022 می‌توان مدل‌های زیر را به‌عنوان ماژول های پرفروش سیسکو معرفی کرد:

• ماژول سیسکو فیبر نوری مدل GLC-LH-SM
• ماژول سیسکو SFP-10G-LR
• ماژول فیبر نوری سیسکو GLC-BX-U
• ماژول سیسکو SFP-10G-SR
• ماژول سیسکو فیبر نوری GLC-SX-MM
• ماژول مدل GLC-ZX-SM
• ماژول سیسکو GLC-FE-100LX

بیشتر بخوانید: تغییر پسورد سوئیچ سیسکو

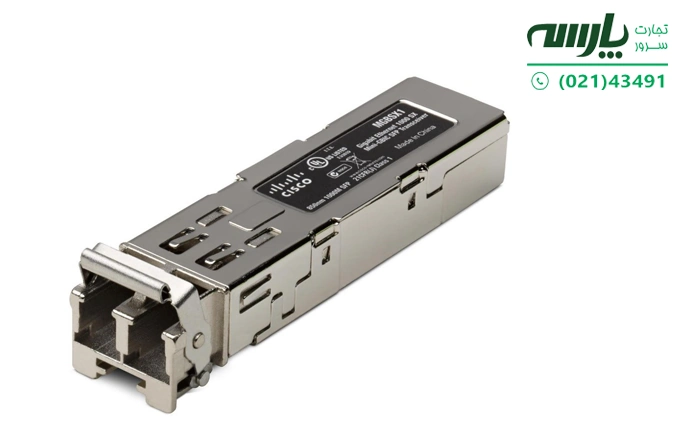

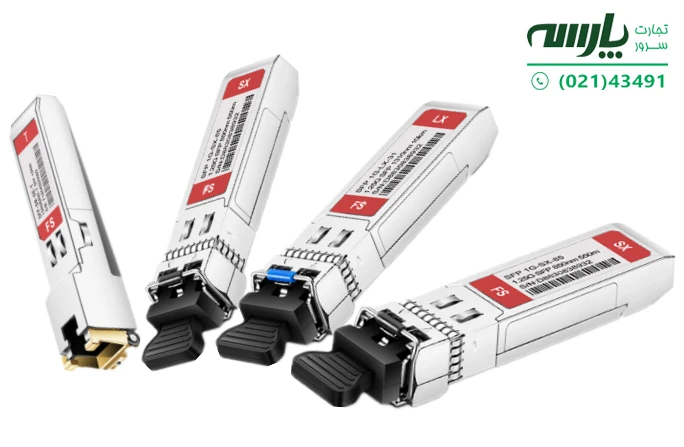

ماژول sfp سیسکو

ماژول sfp سیسکو (Cisco SFP  Module)، که با نام ماژول فیبر نوری نیز شناخته می‌شود، یک دستگاه تبدیل سیگنال دیجیتال به سیگنال نوری با قابلیت hot-plug است که به‌ سوکت‌های ماژول فرستنده/ گیرنده متصل و انتقال داده‌ها را انجام می‌دهد. نصب ماژول سیسکو spf که قابلیت اتصال به شبکه‌نوری یا مسی را دارد، می‌تواند از هر ترکیبی در دستگاه‌های سیسکو پشتیبانی کند.

تنها محدودیت این ماژول این است که هر پورت باید با مشخصات طول موج در انتهای دیگر کابل مطابقت داشته باشد. همچنین کابل نباید از طول کابل تعیین شده برای ارتباطات ایمن بیشتر باشد. هر ماژول فرستنده/گیرنده SFP از ویژگی شناسایی و تعیین هویت سیسکو (ID) پشتیبانی می‌کند. این ویژگی به سوئیچ یا روتر سیسکو اجازه می‌دهد که تشخیص یا تایید کند که ماژول فرستنده گیرنده توسط سیسکو مورد تایید قرار گرفته است. ماژول sfp سیسکو در دو نوع SFP و +SFP موجود است که در واقع +SFP نسخه پیشرفته SFP بوده که SFP تا سرعت GBps 4.25 و +SFP تا سرعت GBps 16 را ارائه می‌دهد.

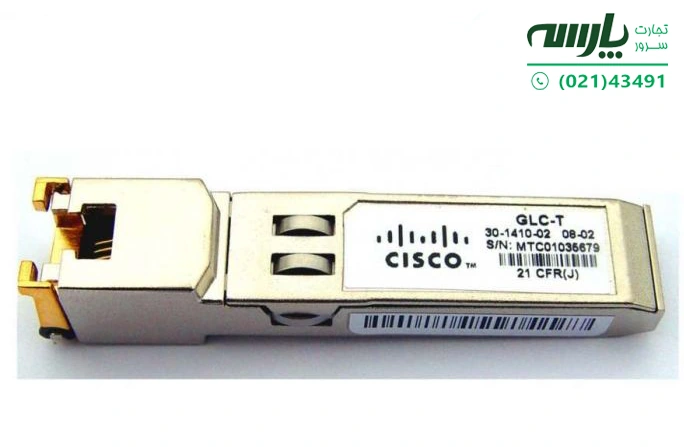

ماژول سیسکو  glc-t

ماژول سیسکو glc-t که به رابط گیگابایتی 1000BASE-T sfc اشاره دارد، یک دستگاه ورودی خروجی (I/O) با قابلیت hot-swap است و برای شبکه‌های مسی کاربرد دارد. از نصب ماژول سیسکو glc-t برای اتصال پورت‌ها به شبکه یا اسلات‌های اترنت گیگابایتی استفاده می‌شود. همچنین برای نصب این ماژول به رابط RJ-45 نیاز است.

ماژول سیسکو glc-t از پروسه autonegotiation در اترنت 10، 100، 1000 و MDI/MDIX خودکار پشتیبانی می‌کند. همچنین این ماژول برای اتصال اترنت گیگابیتی در ایستگاه‌های کاری پیشرفته و زیرساخت‌های شبکه مسی سرعت و کیفیت دو برابر را فراهم می‌کند. اگر سیم‌کشی برای ماژول glc-t براساس استانداردهای لازم انجام شود تا 100 متر کارآیی خواهد داشت.

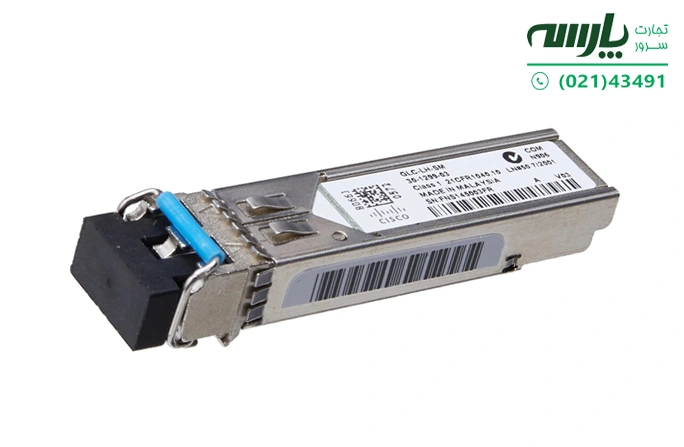

ماژول glc-LH-sm

ماژول glc-LH-sm از نوع فرستنده/گیرنده Cisco 1000Base LX/LH SFP و یکی از متداول ترین‌ ماژول‌های sfp با قابلیت hot-swapp است. این ماژول برای اتصال مستقیم به پورت رابط SFP/GBIC یا شیار روتر و سوئیچ برای برنامه‌های شبکه اترنت و کانال فیبر طراحی شده است.

ماژول نوری Cisco GLC-LH-SM دارای یک رابط دوبلکس از نوع LC و یک درگاه کوچک برای اتصال فیبر نوری است که از آن می‌توان برای اتصال فیبر تک و چند حالته استفاده کرد. این ماژول با منبع SFP-MSA سازگاری دارد و برای استفاده در شبکه گیگابیت مناسب است. فاصله کاری که می‌تواند این ماژول را پشتیبانی کند حداکثر 10 کیلومتر و سرعت انتقال داده 1 گیگابایت در ثانیه و بر اساس استانداردهای IEEE 802.3z است.

متاسفانه در سال 2013، کمپانی سیسکو اعلام کرد که تولید و فروش ماژول سیسکو مدل GLC-LH-SM به اتمام رسیده و از آن پس مدل GLC-LH-SMD جایگزین آن شد. با این‌حال امروزه هنوز هم تامین‌کنندگان شخص ثالثی وجود دارند که ماژول سیسکو GLC-LH-SM ارائه می‌دهند و همچنان نتایج تحقیقاتی از عملکرد این مدل در اینترنت وجود دارد.

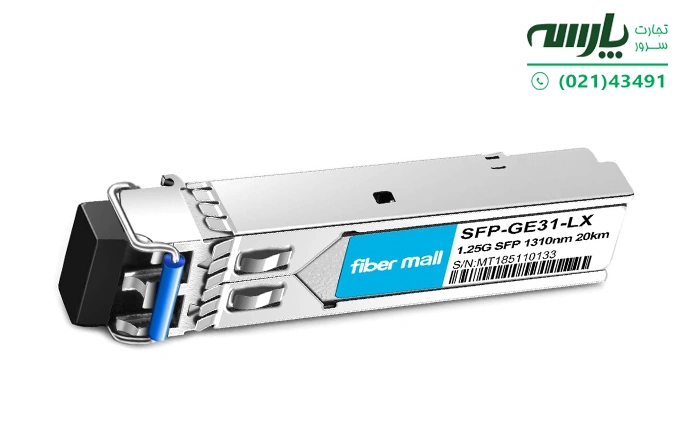

ماژول  sfp-1g

ماژول سیسکو sfp-1g یک ماژول نوری با وزن سبک و قابلیت hot-pluggable است که بیشتر برای تنظیمات مخابراتی و انتقال داده کاربرد دارد. سیسکو sfp-1g یک ماژول بسیار شناخته شده است تحت مشخصات sfp و تنظیمات multi-source شکل نهایی و رابط الکتریکی محصول مشخص می‌شود.

از این ماژول سیسکو در سخت‌افزار شبکه، رابط فرستنده گیرنده یا یک شکاف ماژولار (plug-and-play) برای یک فرستنده و گیرنده متغیر، به‌ویژه اتصال یک کابل فیبرنوری استفاده می‌شود. با این‌حال در برخی موارد از این ماژول برای کابل مسی نیز مورد استفاده قرار می‌گیرد. با نصب ماژول سیسکو sfp-1g سرعت انتقال اطلاعات از طریق فیبر نوری تا 1 گیگابیت بر ثانیه با عملکرد تک حالته (SMF) فراهم می‌شود. به‌طور معمول نوع اتصال دهنده در این ماژول از نوع فیبر LH Duplex و طول موج فرستنده برابر با 1310 نانومتر است.

 محصولات هیولت پاکارد یا به اختصار اچ پی

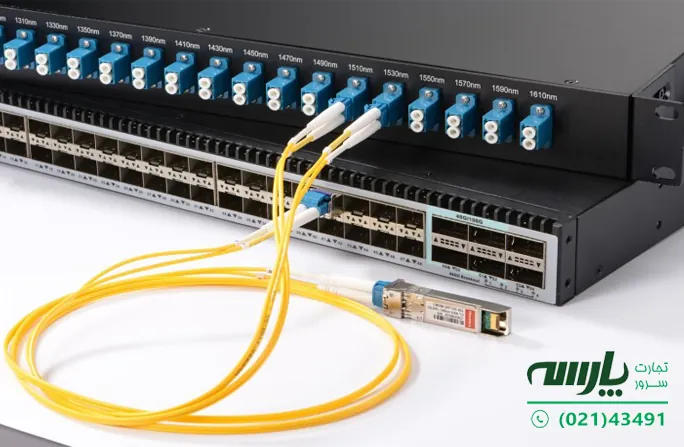

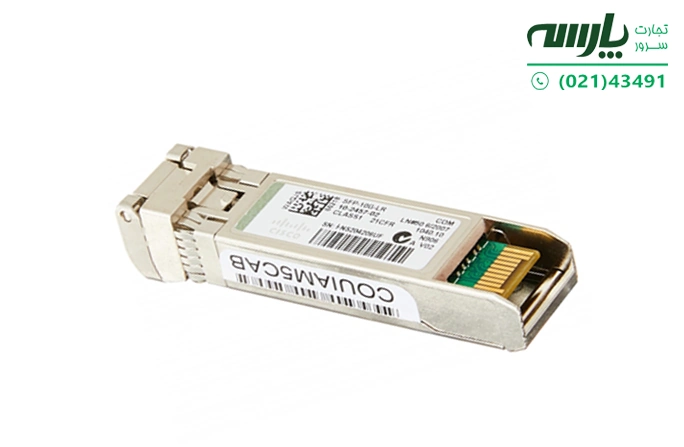

ماژول فیبر نوری سیسکو  sfp-10g-lr

ماژول سیسکو SFP-10G-LR فرستنده و گیرنده فیبر نوری با سرعت 10 گیگابایت بر ثانیه و تک حالته است. این ماژول با طول پیوند 10 کیلومتر روی فیبر استاندارد از قابلیت‌های تک حالته SMF-G.652، فرستنده و گیرنده نوری SFP-10G-LR SFP Plus و Solid-Optics پشتیبانی می‌کند.

این ماژول سیسکو ورودی/خروجی با قابلیت Hot-swappable به پورت اترنت +SFP سوئیچ سیسکو متصل می‌شود و قابلیت اتصال نوری با رابط‌های 10GBASE XENPAK، 10GBASE X2 و 10GBASE XFP در همان لینک را دارد. کاربرد ماژول سیسکو SFP-10G-LR بیشتر برای عملیات‌ صنعتی با یک محدوده دمای مشخص است، که از گزینه‌های داده های CPRI 3، 4، 5، 6، 7، 7a، 8 نیز پشتیبانی می‌کند.

راهنمای انتخاب نوع ماژول سیسکو

امروزه تنوع بسیاری در ماژول‌های وجود دارد که باعث می‌شود انتخاب آن با چالش زیادی همراه شود. برای این‌که بتوانید یک ماژول مناسب را خریداری کنید باید به برخی از سوالات پاسخ دهید:

1. دارای ویژگی پشتیبانی از فیبر نوری باشد یا مسی؟
2. چه مقدار محدوده، مسافت و طول موج عملیات را پشتیبانی می‌کند؟
3. کدام مدل ماژول سیسکو برای‌تان از نظر هزینه‌ای مقرون به‌صرفه‌تر است؟
4. ماژول سیسکو از چه ویژگی‌هایی پشتیبانی می‌کند و چه قابلیت‌هایی ارائه می‌دهد؟

به‌عنوان مثال ماژول سیسکو  GLC-SX-MM SFP که یکی از پرطرفداراترین ماژول‌ها است، از ارتباط دوگانه و مضاعف فیبر نوری، سرعت انتقال داده 1 گیگابیت بر ثانیه تا فاصله 550 متری از طریق کابل چند حالته OM2 پشتیبانی کند. همچنین قابلیت فعالیت در طول موج 850 را نیز دارد. این ماژول با استاندارد استاندارد IEEE 802.3z 1000BASE-SX که در اترنت گیگابیتی کاربرد دارد، سازگار است.

بنابراین با بررسی مشخصات انواع اصلی ماژول‌های سیسکو با توجه به نیازهای واقعی خود به‌ویژه فاصله انتقال می‌توانید بهترین مدل را برای خود انتخاب کنید.

نصب ماژول سیسکو بر روی سوئیچ

هنگامی که قصد نصب ماژول سیسکو بر روی سوئیچ را دارید باید به این‌ نکته توجه داشته باشید که ویژگی‌های رابط خودکار (auto-MDIX) به‌طور پیش فرض فعال است. در واقع سوئیچ براساس نوع کابل مورد نیاز اتصالات اترنت نوری یا مسی را مشخص می‌کند و رابط‌ها را براساس آن پیکربندی می‌کند. بنابراین بهتر است از یک کابل متقاطع یا مستقیم برای اتصال به پورت ماژول مسی 10/100 یا 10/100/1000 صرف‌نظر از نوع دستگاه در انتهای دیگر سوئیچ استفاده کنید. سپس برای نصب ماژول سیسکو بر روی سوئیچ مراحل زیر را دنبال کنید:

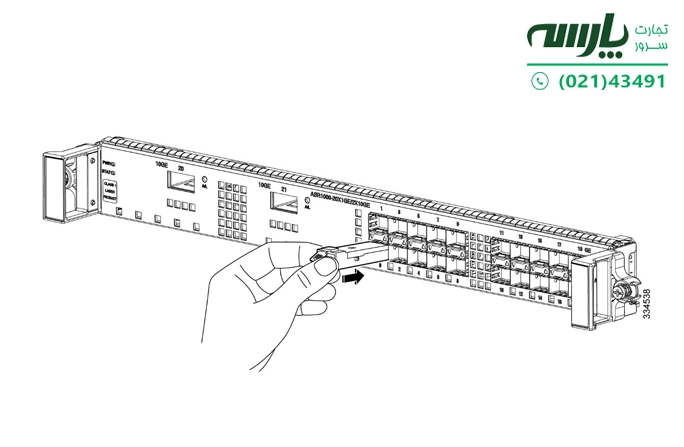

• ماژول سیسکو را از طرفین بگیرید و آن را به‌طور دقیق در شیار سوئیچ قرار دهید تا وقتی که مطمئن شوید کانکتور در جای خود قرار گرفته است. (شکل 1)
• سپس یک کابل استاندارد و متناسب را به پورت ماژول متصل کنید.

* توجه داشته باشید اگر سوئیچ شما دارای یک پورت دو منظوره است، دو راه دارید:

1. یک کانکتور 10/100/1000 را به پورت متصل کنید.
2. یک ماژول SFP را در شیار ماژول SFP نصب و سپس از طریق کابل آن را به سوئیچ متصل کنید.

در این حالت هر بار فقط یک پورت می‌تواند فعال باشد. با این حال اگر هر دو پورت متصل باشند، پورت ماژول SFP در اولویت است و اولویت آن قابل تغییر نخواهد بود.

شکل 1

• سپس انتهای دیگر کابل را وارد دستگاه کنید.
• پس از اتصال دستگاه به پورت‌های سوئیچ، چراغ‌های آن (LED) بین 30 ثانیه تا یک دقیقه طول خواهد کشید، تا شروع به چشمک زدن کند.

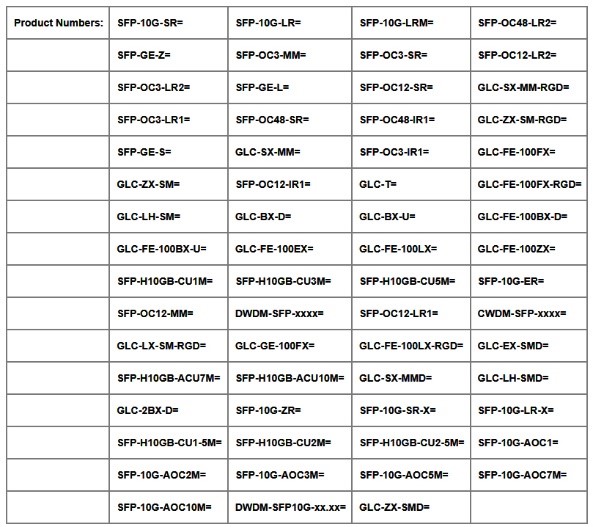

جدول نکات نصب ماژول فرستنده گیرنده سیسکو SFP و SFP+
