راه اندازی استوریج HPE D3600 DAS

DAS مخفف Direct Attached Storage است که توسط کمپانی Hewlett Packard Enterprise، به عنوان یک راه‌حل ذخیره‌سازی با قابلیت افزایش ظرفیت طراحی و تولید شده است. DAS ها قابلیت این را دارند که مانند هارددیسک‌ها یا SSDها به جای دسترسی از طریق شبکه، قابلیت استفاده مستقیم از سرور یا رایانه را فراهم سازند. این ذخیره‌سازها که یک انتخاب عالی برای مشاغل کوچک تا متوسط، مراکز داده و … هستند امکان دسترسی سریع به داده‌ها را با قابلیت افزایش ظرفیت فراهم می‌سازند. یکی از محصولات DAS اچ پی استوریج HPE D3600 DAS است که در اول سپتامبر 2019 به بازار عرضه شد و با سرورهای ProLiant Gen8 و سرورهای Gen9، کنترل‌کننده‌های آرایه هوشمند و BladeSystems سازگاری دارند. اگر قصد نصب و خرید استوریج HPE D3600 DAS را دارید، این مطلب راهنمای خوبی برای‌ شما خواهد بود.

⏲ مدت زمان تخمینی مطالعه: 9 دقیقه

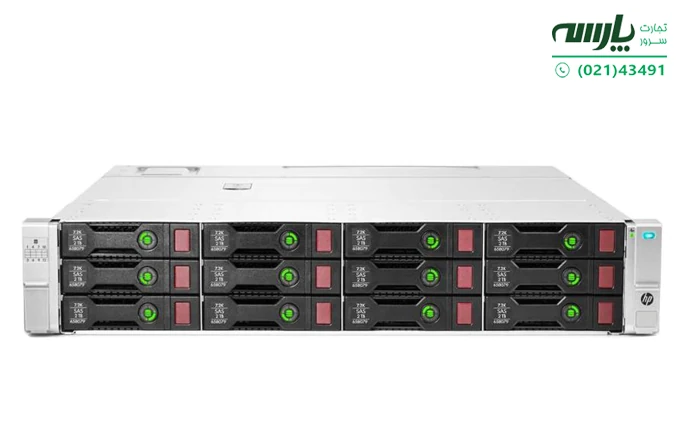

معرفی استوریج HPE D3600 DAS

HPE D3600 یک ذخیره‌ساز اتصال مستقیم است که با سرورهای HPE ProLiant یا سایر سرورهایی که از حافظه خارجی پشتیبانی می‌کنند، سازگاری دارد. بسته به مدل سرور، HPE D3600  ذخیره‌سازی با چگالی بالا را ارائه می‌دهد و قابلیت پشتیبانی از حداکثر 12 درایو با LFF یا 25 درایو SAS یا SATA با فرم کوچک SFF را دارد.

استوریج HPE D3600 با استفاده از یک رابط  6Gb/s SAS به سرور متصل می‌شود و از سطوح RAID 0، 1، 3، 5، 6، 10، 50 ،60 برای افزونگی و حفاظت از داده‌ها پشتیبانی می‌کند. این استوریج دارای منبع تغذیه اضافی و فن‌های خنک‌کننده است که نقش مهمی در دسترسی و افزایش سرعت دارد.

HPE D3600 با هدف ارائه فضای ذخیره‌سازی انعطاف‌پذیر قابلیت اتصال به چندین استوریج را دارد تا یک فضای ذخیره‌ سازی بزرگ‌تر را فراهم سازد. همچنین این DAS با ارائه 4 پورت میزبان قابلیت برقراری اتصال با 4 دستگاه دیگر و سرورهای غیر اچ پی که از ذخیره‌ساز اکسترنال SAS پشتیبانی می‌کنند، را نیز دارد.

به‌طورکلی، HPE D3600 یک راه‌حل ذخیره‌سازی قابل اعتماد و مقیاس‌پذیر است که گسترش فضای ذخیره سازی با چگالی بالا را برای مشاغلی که با حجم زیادی از اطلاعات و داده سر و کار دارند، را فراهم می‌کند. برخی از مشخصات استوریج HPE D3600 DAS عبارتند از:

• فرم فاکتور: 2U
• ظرفیت: حداکثر 96 ترابایت (بسته به ظرفیت درایو و فاکتور فرم)
• نوع درایو: 12 HPE LFF SAS/SATA
• رابط Host از نوع 12 Gb/s SAS
• کنترلر استوریج: smartArray P431; Smart Array P441; Smart Array P822; Smart Array P841; Smart Array P731m; Smart Array P741m; H222 Host Bus Adapter; H241 Host Bus Adapter
• سیتم‌عامل‌های سازگار: Microsoft Windows 2003; Microsoft Windows 2008; Microsoft Windows Hyper-V; Red Hat Linux; SUSE Linux; VMware; Microsoft Windows Server 2012
• پیکربندی و مدیریت ذخیره‌ساز:

– ماژول‌های ورودی/ خروجی (I/O):  2 EMM برای مدیت محفظه‌های اضافی

– سطوح RAID: وابسته به کنترلر میزبان

• اتصالات پنل پشتی (در هر ماژول I/O)

1. اتصال میزبان: 1 کانکتور داخلی 12Gb/s SAS 3.0 برای اتصال به هاست
2. قابلیت اتصال گسترش: 1 کانکتور خارجی 12Gb/s SAS 3.0 برای افزودن محفظه اضافی
3. منبع تغذیه: 2 منبع تغذیه استاندارد با قابلیت افزونگی Power Redundancy

معرفی محصول: استوریج HPE D2700 DAS

پیکربندی و نصب استوریج D3600 DAS

نصب استوریج HPE D3600 DAS باعث کم شدن زمان تاخیر می‌شود؛ زیرا داده‌ها و اطلاعات به‌طور مستقیم از روی سرور قابل دسترسی هستند. برای این‌که بتوانید راه اندازی و نصب استوریج HPE D3600 DAS را به‌طور دقیق انجام دهید، کافی است که مراحل زیر را دنبال کنید:

1. ابتدا و قبل از شروع نصب از خاموش بودن سرور HPE ProLiant و استوریج D3600 مطمئن شوید.
2. آداپتورهای SAS Host Bus (HBA) لازم را در صورتی که آن‌ها را از نصب نکرده‌اید، در سرور نصب کنید. این آداپتورها برای اتصال سرور به محفظه D3600 مورد نیاز است.
3. سپس کابل‌های SAS را از HBA به پورت‌های SAS روی محفظه D3600 وصل کنید.
4. اگر قصد افزودن HDD یا SSD اضافی در محفظه D3600 دارید، در این مرحله باید آن‌ها را نصب کنید. توجه داشته باشید که آن‌ها به‌طور دقیق در محفظه‌های درایوهای مخصوص خود قرار دارند.
5. استوریج HPE D3600 DAS را روشن کنید و اجازه دهید مقداردهی اولیه انجام شود. این فرآیند ممکن است چند دقیقه طول بکشد.
6. سرور HPE ProLiant را روشن و بررسی کنید که D3600 و درایوهای نصب شده روی آن را سرور شناسایی کرده است.
7. درایوهای موجود در محفظه D3600 را با استفاده از نرم‌افزار مدیریت ذخیره‌سازی سرور یا کنترلر RAID داخلی D3600 پیکربندی کنید. این شامل ایجاد یک یا چند آرایه RAID و اختصاص دادن آن‌ها به سرور یا برنامه‌های خاص است.

معرفی محصول: استوریج HPE D3700 DAS

برای پیکربندی فضای ذخیره‌ساز HPE D3600، می توانید از دو روش استفاده کنید:

1. با استفاده از نرم‌افزار HPE Smart Storage Administrator (SSA)

برای کانفینگ و نصب استوریج HPE D3600 DAS با استفاده از روش HPE Smart Storage Administrator ابتدا باید نرم افزار HPE SSA را روی سرور HPE ProLiant متصل به DAS نصب کنید. سپس نرم‌افزار HPE SSA را راه‌اندازی کنید و D3600 را از لیست دستگاه‌های موجود در آن انتخاب کنید.

در این قسمت می‌توانید سطح RAID مورد نظر را انتخاب کنید و سایر تنظیمات دلخواه مانند شناسایی و افزودن درایوهای یدکی، اندازه نوار، تنظیمات حافظه پنهان و … را پیکربندی کنید. در نهایت تغییرات را ذخیره کنید و از نرم‌افزار HPE SSA خارج شوید.

2. با استفاده از کنترلر RAID داخلی محفظه D3600.

صفحه کلید، مانیتور و ماوس را با استفاده از کابل USB به درگاه مدیریت D3600 متصل کنید. سپس ذخیره‌ساز D3600 را روشن کنید و منتظر بمانید تا کنترلر RAID مقداردهی اولیه را انجام دهد. کلید Ctrl+H یا Ctrl+G را به صورت همزمان فشار دهید تا در طول فرآیند بوت به ابزار پیکربندی کنترلر RAID وارد شوید. در این مرحله مانند مرحله قبل می‌توانید سطح RAID و تنظیمات دیگر را انجام دهید.

معرفی محصول:  استوریج HPE D2600 DAS

نکات کلیدی در راه‌اندازی استوریج HPE D3600 DAS

پیش از شروع فرآیند راه‌اندازی، مطمئن شوید که سخت‌افزار و نرم‌افزارهای سرور شما با استوریج HPE D3600 DAS سازگاری دارند. این استوریج با سرورهای HP ProLiant و HPE BladeSystem به خوبی سازگار است، اما حتماً نسخه‌های نرم‌افزاری و به‌روزرسانی‌های درایورهای مرتبط را بررسی کنید تا از کارکرد صحیح سیستم اطمینان حاصل کنید.

2. انتخاب کابل‌ها و اتصالات مناسب

استوریج D3600 DAS از اتصال SAS برای انتقال داده‌ها استفاده می‌کند، بنابراین کابل‌های SAS مناسب با طول و کیفیت استاندارد تهیه کنید. کابل‌کشی نامناسب یا استفاده از کابل‌های غیر استاندارد ممکن است باعث کاهش سرعت انتقال داده‌ها و اختلال در عملکرد سیستم شود.

3. پیکربندی اولیه و تنظیمات RAID

در هنگام نصب، پیکربندی RAID را مطابق با نیازهای کسب‌وکار خود انتخاب کنید. HPE D3600 DAS از پیکربندی‌های مختلف RAID پشتیبانی می‌کند که هرکدام مزایا و معایب خود را دارند. برای کاربردهایی که به امنیت داده‌ها اهمیت می‌دهند، RAID 5 یا RAID 6 توصیه می‌شود، در حالی که برای بهبود کارایی و سرعت انتقال، RAID 10 می‌تواند گزینه مناسبی باشد.

4. مدیریت ظرفیت و تخصیص فضای ذخیره‌سازی

استوریج D3600 DAS از ظرفیت بالایی برخوردار است و می‌توانید به راحتی حجم داده‌ها را افزایش دهید. اما برای بهینه‌سازی کارایی و جلوگیری از پر شدن سریع استوریج، تخصیص فضا را مدیریت کنید. استفاده از ابزارهای مانیتورینگ می‌تواند به شما کمک کند تا از فضای ذخیره‌سازی به بهترین نحو استفاده کنید و در زمان مناسب اقدام به افزودن درایوهای جدید کنید.

5. تنظیمات امنیتی و بکاپ‌گیری منظم

یکی از موارد مهم در راه‌اندازی استوریج، اعمال تنظیمات امنیتی و تهیه نسخه‌های پشتیبان است. استوریج HPE D3600 DAS داده‌های حساس را ذخیره می‌کند، بنابراین حتماً سطوح دسترسی را مدیریت کنید و فرآیند بکاپ‌گیری منظم را به‌عنوان بخشی از استراتژی امنیتی کسب‌وکار خود پیاده‌سازی نمایید.

6. تست و نظارت پس از راه‌اندازی

پس از راه‌اندازی، بهتر است استوریج را تست کنید تا از صحت عملکرد آن اطمینان حاصل کنید. انجام تست‌های اولیه می‌تواند مشکلات احتمالی در اتصال و عملکرد را شناسایی کند. پس از راه‌اندازی، از ابزارهای مانیتورینگ برای بررسی وضعیت استوریج استفاده کنید تا هرگونه اختلال احتمالی به‌سرعت شناسایی و رفع شود.



HPE D3600 DAS قابلیت پشتیبانی از چه نوع هارد های ذخیره سازی دارد؟

در هنگام نصب استوریج HPE D3600 DAS می‌توانید هاردهای دیگری نیز به آن اضافه کنید. ذخیره‌ساز اچ پی D3600 از طیف گسترده‌ای از هارددیسک‌ها پشتیبانی می‌کند که این شامل درایوهای SAS و SATA می‌شود. نوع و ظرفیت درایوی که این ذخیره‌ساز از آن‌ها پشتیبانی می‌کند به مدل D3600 DAS و نوع کنترلرهای مورد استفاده آن بستگی دارد.

به‌طورکلی، D3600 می تواند از دو فرم فاکتور درایور یعنی 2.5 اینچی و 3.5 اینچی SAS یا SATA پشتیبانی کند. همچنین این ذخیره‌ساز قابلیت پشتیبانی از حداکثر ظرفیت هر درایو تا 14 ترابایت را دارد. علاوه بر این در ذخیره‌ساز D3600 امکان نصب 12 درایو LFF و 24 درایو SFF وجود  دارد.

توجه داشته باشید که حداکثر تعداد درایوها و ظرفیت درایوهای پشتیبانی شده توسط ذخیره سازی HPE D3600 بسته به کنترل‌کننده‌های خاصی که در این استوریج استفاده می‌شود، می‌تواند متفاوت باشد.

معرفی محصول: استوریج HPE D3610 DAS

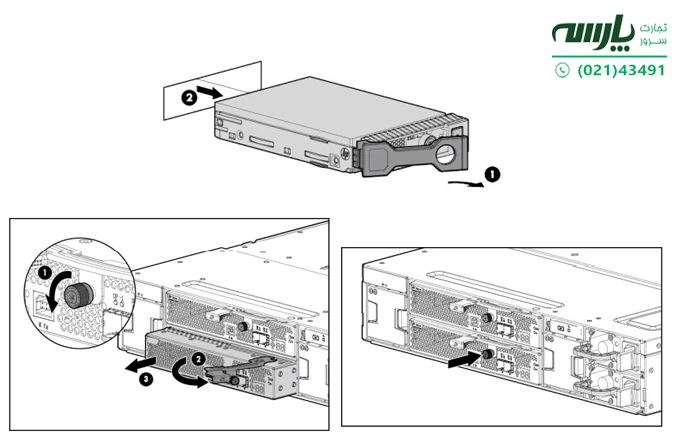

نحوه نصب هارد به استوریج

اگر قصد نصب HDD یا SSD روی ذخیره ساز HPE D3600 را دارید، باید مراحل زیر را دنبال کنید: (دقت داشته باشید که در هنگام راه‌اندازی اولیه و نصب استوریج HPE D3600 DAS نیز باید از این روش ها استفاده کنید)

1. سرور، ذخیره ساز HPE D3600 و هر دستگاهی که به آن متصل است را خاموش کنید.
2. جایگاه درایوهایی اضافی در محفظه جلوی D3600 قرار دارد. با توجه به نوع هارددیسک درایو آن را مشخص کنید.
3. درب پوشش درایو خالی را که می‌خواهید یک هارد‌دیسک جدید در آن نصب کنید، را بردارید. بسته به مدل، ممکن است لازم باشد درپوش را باز کنید یا بلغزانید.
4. سپس هارد‌دیسک را داخل محفظه قرار دهید و مطمئن شوید که کانکتورهای روی هارددیسک با کانکتورهای داخل محفظه مطابقت دارند.
5. درایو را محکم به داخل محفظه فشار دهید تا در جای خود قرار گیرد.
6. در صورت لزوم، درایو را با پیچ یا چفت‌های ارائه شده محکم کنید.
7. مراحل 3-6 را برای هر هارد‌دیسک اضافی که می‌خواهید نصب کنید، تکرار کنید.
8. در نهایت محفظه ذخیره‌ساز D3600 و سرور را روشن کنید. سپس همان‌طور که پیش‌تر توضیح دادیم هارددیسک جدید را با استفاده از نرم‌افزار مدیریت سرور یا کنترلر RAID پیکربندی کنید.

معرفی محصول: استوریج HPE D3710 DAS

نحوه نصب و راه اندازی HPE Host Bus Adapters در استوریج

همان‌طور که در نصب استوریج HPE D3600 DAS توضیح دادیم برای راه‌اندازی این ذخیره‌ساز به نصب آداپتورهای HPE Host Bus (HBA) نیاز دارید. برای این کار کافی است مراحل زیر را انجام دهید:

1. محفظه ذخیره‌ساز HPE D3600 و سروری که به آن متصل است را خاموش کنید.
2. بسته به مدل سرور، ممکن است یک یا چند اسلات وجود داشته باشد، بنابراین اسلات PCIe مناسب با آداپتور HBA را روی مادربرد سرور پیدا کنید.
3. در صورت لزوم، پوشش شکاف توسعه را که اسلات‌های PCIe را پوشانده است بردارید.
4. سپس HBA را در اسلات PCIe موجود قرار دهید و مطمئن شوید که محکم در شکاف قرار گرفته است.
5. در صورت وجود، HBA را با استفاده از پیچ‌ها یا چفت‌های ارائه شده به سرور محکم کنید.
6. در این مرحله یک کابل SAS را از HBA به یکی از پورت‌های SAS موجود در محفظه ذخیره‌ساز HPE D3600 وصل کنید.
7. مراحل 4-6 را برای هر HBA اضافی که قصد نصب آن را دارید، تکرار کنید.
8. در نهایت ذخیره ساز D3600 و سرور را روشن کنید و با استفاده از کنترلر RAID داخلی یا نرم‌افزار مدیریت ذخیره‌ساز سرور HPE استوریج D3600 را پیکربندی کنید.
