در دنیای امروز، شبکه‌های کامپیوتری نقش حیاتی در عملکرد سازمان‌ها و شرکت‌ها ایفا می‌کنند. از اتصالات اینترنتی پرسرعت گرفته تا شبکه‌های محلی پیچیده، نیاز به ابزارهای پیشرفته و کارآمد برای مدیریت و بهینه‌سازی شبکه‌ها بیشتر از همیشه احساس می‌شود. یکی از این ابزارهای مهم و کارآمد در حوزه شبکه، ماژول HWIC یا High-Speed WAN Interface Card هستند.
ماژول‌های HWIC به عنوان یکی از اجزای کلیدی در شبکه‌های پیشرفته شناخته می‌شوند. این ماژول‌ها قابلیت‌های متنوعی را برای شبکه‌های سازمانی فراهم می‌کنند و به افزایش عملکرد و انعطاف‌پذیری شبکه‌ها کمک می‌کنند.
در این مقاله، به معرفی کامل ماژول HWIC و کاربردهای آن خواهیم پرداخت. ابتدا با مفهوم و ویژگی‌های اصلی این ماژول‌ها آشنا می‌شویم، سپس انواع مختلف آن‌ها را بررسی می‌کنیم. در ادامه، کاربردها و مزایای استفاده از ماژول‌های HWIC در شبکه‌های سازمانی را مورد بحث قرار می‌دهیم و در نهایت، نکات مهم در نصب، پیکربندی و انتخاب ماژول‌های مناسب را ارائه خواهیم داد.
⏲ زمان تخمینی مطالعه: 8 دقیقه
فهرست موضوعات
ماژول HWIC چیست؟
ماژول HWIC به عنوان یک کارت واسط با سرعت بالا برای روترهای سیسکو طراحی شده است. این ماژول‌ها به روترها این امکان را می‌دهند که به شبکه‌های WAN متصل شوند و عملکردهای مختلفی را انجام دهند. این ماژول ها معمولاً به عنوان یک راه حل مقیاس‌پذیر برای افزایش ظرفیت و قابلیت‌های شبکه در سازمان‌ها به کار می‌روند. از آنجا که این ماژول‌ها به راحتی قابل نصب و تغییر هستند، به مدیران شبکه این امکان را می‌دهند که به سرعت نیازهای شبکه خود را برآورده کنند.

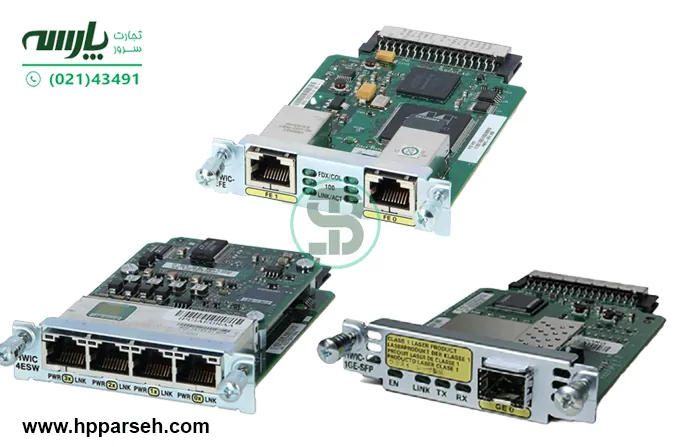

انواع ماژول‌های HWIC
ماژول‌های HWIC به منظور ارتقا و گسترش قابلیت‌های روترها و سوئیچ‌های سیسکو طراحی شده‌اند و نقش مهمی در بهینه‌سازی عملکرد شبکه ایفا می‌کنند. این ماژول‌ها در انواع و مدل‌های متنوعی عرضه می‌شوند تا نیازهای مختلف شبکه را برآورده سازند. اگر قصد خرید سوئیچ سیسکو دارید، انتخاب ماژول‌های مناسب HWIC می‌تواند به شما در بهبود کارایی و انعطاف‌پذیری شبکه کمک کند. در این بخش، به معرفی برخی از انواع مهم ماژول‌های HWIC و کاربردهای هر یک از آن‌ها می‌پردازیم:
ماژول‌های سریال
- HWIC-1T: ماژول یک پورت سریال که برای اتصالات WAN استفاده می‌شود. این ماژول برای ارتباطات سریال استاندارد مانند Frame Relay و PPP مناسب است.
- HWIC-2T: ماژول دو پورت سریال که قابلیت‌های مشابه HWIC-1T را ارائه می‌دهد، اما با دو پورت برای افزایش انعطاف‌پذیری و ظرفیت.
معرفی محصول: سرور HP DL380 G10
ماژول‌های اترنت
- HWIC-4ESW: ماژول چهار پورت سوئیچ اترنت که امکان گسترش شبکه‌های LAN را با اضافه کردن پورت‌های اترنت بیشتر فراهم می‌کند. این ماژول می‌تواند به عنوان یک سوئیچ کوچک در داخل روتر عمل کند.
- HWIC-2FE: ماژول دو پورت اترنت سریع (Fast Ethernet) که برای اتصالات اترنت 100 مگابیت در ثانیه طراحی شده است. این ماژول برای افزایش ظرفیت شبکه‌های LAN و اتصالات WAN مفید است.
- HWIC-1GE-SFP: ماژول یک پورت گیگابیت اترنت با پشتیبانی از SFP (Small Form-factor Pluggable)، که امکان استفاده از فیبر نوری و اتصالات گیگابیت اترنت را فراهم می‌کند.
ماژول‌های فیبر نوری
- HWIC-1GE-SFP: این ماژول با پشتیبانی از SFP امکان اتصال به شبکه‌های فیبر نوری را فراهم می‌کند. این ماژول برای ارتباطات با پهنای باند بالا و فاصله‌های طولانی مناسب است.
- HWIC-2CE1T1-PRI: ماژول دو پورت E1/T1 با پشتیبانی از کانال‌های متعدد و استفاده در شبکه‌های تلفنی و داده‌ای.
ماژول‌های DSL HWIC
- HWIC-1ADSL: ماژول یک پورت ADSL که برای اتصالات DSL در شبکه‌های خانگی و کوچک طراحی شده است. این ماژول امکان اتصال به اینترنت پرسرعت را از طریق خطوط تلفن فراهم می‌کند.
- HWIC-4SHDSL: ماژول چهار پورت SHDSL که برای اتصالات DSL متقارن و پهنای باند بالا در شبکه‌های سازمانی و دفاتر کوچک تا متوسط مناسب است.
ماژول‌های 3G و 4G HWIC

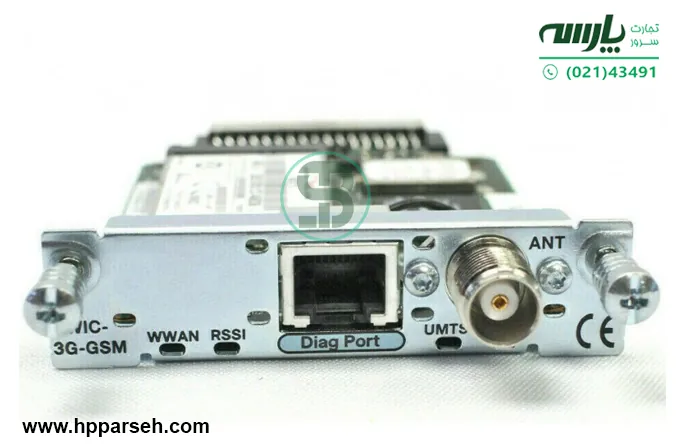

- HWIC-3G-GSM: ماژول 3G GSM که برای ارتباطات بی‌سیم و پشتیبانی از شبکه‌های موبایل طراحی شده است. این ماژول امکان اتصال به شبکه‌های 3G را فراهم می‌کند و برای شبکه‌های سیار و پشتیبان مناسب است.
- HWIC-4G-LTE: ماژول 4G LTE که امکان اتصال به شبکه‌های 4G را فراهم می‌کند. این ماژول برای ارتباطات بی‌سیم با پهنای باند بالا و پشتیبانی از شبکه‌های سیار استفاده می‌شود.
ماژول‌های تلفنی
- HWIC-4FXO: ماژول چهار پورت FXO که برای اتصالات تلفنی آنالوگ استفاده می‌شود. این ماژول برای ارتباطات تلفنی در شبکه‌های VoIP مناسب است.
- HWIC-2FXS: ماژول دو پورت FXS که برای اتصال دستگاه‌های تلفنی آنالوگ به شبکه VoIP طراحی شده است.
پیشنهاد مطالعه: انواع ماژول SFP و کابل‌های ارتباطی با ماژول اس اف پی
کاربردهای ماژول HWIC در شبکه‌های سازمانی
این ماژول ها برای اهداف مختلفی در شبکه‌های سازمانی استفاده می‌شوند، از جمله:
- اتصالات WAN: افزودن پورت‌های سریال، Frame Relay، و ATM برای اتصالات WAN
- گسترش شبکه LAN: افزودن پورت‌های اترنت برای گسترش شبکه‌های محلی
- اتصالات فیبر نوری: استفاده از ماژول‌های SFP برای اتصالات فیبر نوری
مزایای استفاده از ماژول HWIC
ماژول‌های (High-Speed WAN Interface Card) با ارائه قابلیت‌های گسترده و متنوع، مزایای بسیاری را برای شبکه‌های سازمانی به ارمغان می‌آورند. در این بخش به بررسی برخی از مهم‌ترین مزایای استفاده از این ماژول‌ها می‌پردازیم:
- افزایش انعطاف‌پذیری شبکه
- صرفه‌جویی در هزینه
- افزایش عملکرد
- سهولت در نصب و پیکربندی
- قابلیت اطمینان و پایداری
- پشتیبانی از تکنولوژی‌های متنوع
- مقیاس‌پذیری
معرفی محصول: ماژول شبکه سیسکو C3850-NM-8-10G
نحوه نصب و پیکربندی ماژول HWIC
نصب و پیکربندی این ماژول ها فرایندی ساده و سریع است. مراحل کلی به شرح زیر است:
1. خاموش کردن روتر: قبل از هرگونه نصب، روتر باید خاموش شود.
2. نصب ماژول: ماژول HWIC در شکاف مخصوص خود در روتر نصب می‌شود.
3. راه‌اندازی مجدد روتر: پس از نصب ماژول، روتر باید مجدداً راه‌اندازی شود.
4. پیکربندی ماژول: با استفاده از رابط کاربری روتر و دستورات CLI، می‌توان تنظیمات مربوط به ماژول را انجام داد.
تفاوت‌های ماژول HWIC با سایر ماژول‌های شبکه
- ماژول‌های HWIC: برای اتصالات WAN و LAN با سرعت بالا طراحی شده‌اند.
- ماژول‌های NIM: به عنوان نسل بعدی ماژول‌های شبکه با قابلیت‌های بیشتر.
- ماژول‌های WIC: برای اتصالات پایه و سرعت پایین‌تر نسبت به HWIC.
بهترین ماژول‌های HWIC موجود در بازار
برخی از بهترین ماژول‌های HWIC شامل:

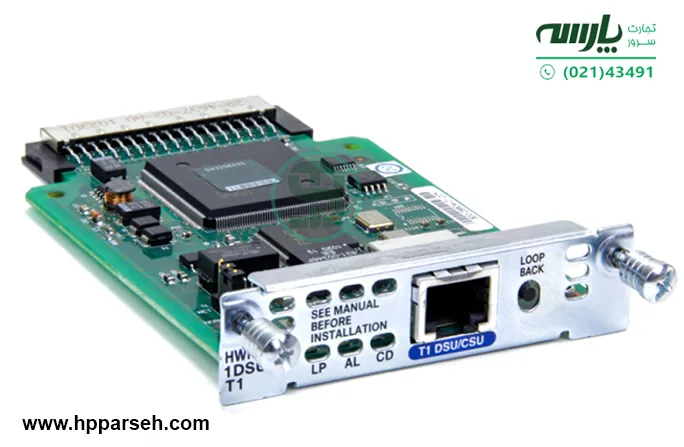

- Cisco HWIC-1DSU-T1: ماژول T1 برای اتصالات WAN
- Cisco HWIC-4T: ماژول چهار پورت سریال برای اتصالات متعدد WAN
- Cisco HWIC-1GE-SFP: ماژول گیگابیت اترنت با قابلیت استفاده از SFP
بررسی عملکرد
این ماژول ها در محیط‌های مختلف عملکرد قابل قبولی دارند:
- دفاتر کوچک و متوسط: افزودن پورت‌های اضافی برای گسترش شبکه
- سازمان‌های بزرگ: اتصالات پایدار و سریع برای ارتباطات بین شعب مختلف
- مراکز داده: اتصالات با سرعت بالا و پشتیبانی از فیبر نوری
نکات مهم در انتخاب ماژول HWIC مناسب
انتخاب ماژول (High-Speed WAN Interface Card) مناسب برای شبکه سازمانی شما نیازمند در نظر گرفتن چندین عامل کلیدی است. این عوامل به شما کمک می‌کنند تا اطمینان حاصل کنید که ماژول انتخابی نیازهای شبکه شما را برآورده می‌کند و عملکرد بهینه‌ای ارائه می‌دهد. در این بخش به بررسی این نکات مهم می‌پردازیم:
1. نوع و سازگاری با روتر یا سوئیچ
- مدل روتر یا سوئیچ: اطمینان حاصل کنید که ماژول HWIC با مدل روتر یا سوئیچ شما سازگار است. بررسی کنید که دستگاه شما دارای اسلات‌های HWIC مورد نیاز باشد.
- تطابق با سیستم‌عامل: اطمینان حاصل کنید که ماژول با نسخه سیستم‌عامل روتر یا سوئیچ شما سازگار است.
2. نوع ارتباط و پهنای باند مورد نیاز
- نوع اتصال: بسته به نیاز شبکه، ماژول HWIC مناسب را انتخاب کنید. این ممکن است شامل اترنت، فیبر نوری، DSL، یا 3G/4G باشد.
- پهنای باند: اطمینان حاصل کنید که ماژول انتخابی پهنای باند کافی برای ترافیک شبکه شما فراهم می‌کند.
3. قابلیت‌های پشتیبانی شده
- پروتکل‌های شبکه: بررسی کنید که ماژول انتخابی از پروتکل‌های مورد نیاز شما مانند OSPF، BGP، MPLS و غیره پشتیبانی می‌کند.
- ویژگی‌های اضافی: برخی ماژول‌ها ممکن است ویژگی‌های اضافی مانند QoS (Quality of Service)، امنیت و VPN را ارائه دهند.
4. عملکرد و پایداری
- کیفیت ساخت: ماژول‌های HWIC از تولیدکنندگان معتبر را انتخاب کنید تا از کیفیت و پایداری آن‌ها اطمینان حاصل کنید.
- قابلیت اطمینان: بررسی کنید که ماژول دارای گارانتی و پشتیبانی فنی مناسب باشد.
5. هزینه و بودجه
- هزینه اولیه: قیمت ماژول‌های HWIC ممکن است متغیر باشد. انتخابی را انجام دهید که با بودجه شما سازگار باشد.
- هزینه‌های بلندمدت: هزینه‌های نگهداری، به‌روزرسانی و پشتیبانی را نیز در نظر بگیرید.
6. مقیاس‌پذیری و انعطاف‌پذیری
- امکان گسترش: بررسی کنید که ماژول HWIC انتخابی امکان افزودن و گسترش به شبکه شما را در آینده دارد.
- انعطاف‌پذیری: ماژولی را انتخاب کنید که به‌راحتی بتواند با تغییرات نیازهای شبکه سازگار شود.
7. نصب و پیکربندی
- سهولت نصب: ماژولی را انتخاب کنید که نصب و پیکربندی آن ساده و سریع باشد.
- مستندات و راهنمایی‌ها: اطمینان حاصل کنید که ماژول دارای مستندات کامل و راهنمایی‌های کافی برای نصب و پیکربندی است.
پیشنهاد مطالعه: تفاوت بین دو ماژول سیسکو ماژول C3KX-NM-10G و C3KX-NM-1G
مشکلات رایج و راه‌حل‌های ماژول HWIC
- مشکلات اتصال: بررسی تنظیمات پیکربندی و اتصالات فیزیکی
- عدم شناسایی ماژول: اطمینان از سازگاری و نصب صحیح ماژول
- پایداری اتصال: به‌روزرسانی نرم‌افزار و بررسی کابل‌ها و اتصالات
نتیجه‌گیری
ماژول‌های HWIC با ارائه امکانات متنوع و انعطاف‌پذیری بالا، نقش مهمی در بهبود عملکرد و گسترش شبکه‌های سازمانی ایفا می‌کنند. استفاده از این ماژول‌ها نه تنها باعث افزایش کارایی و پایداری شبکه می‌شود، بلکه هزینه‌ها را نیز کاهش می‌دهد و امکان مدیریت بهتر منابع را فراهم می‌کند.
