سرورهای HPE جزو پرطرفدارترین و محبوب‌ترین سرورها محسوب می‌شوند. در این میان با توجه به قابلیت ارتقا، نحوه کانفیگ کردن آن‌ها نیز اهمیت فراوانی دارد. در این مطلب به علت ضرورت چیدمان رم سرور در کارایی سیستم به آموزش آن پرداخته، سپس کانفیگ انواع سرورهای HP مانند HP DL380 Gen10, HP DL380 Gen9 و … را توضیح داده‌ایم. پس تا انتها آموزش چیدمان و کانفیگ رم سرور HPE را دنبال کنید.
⏲ زمان تخمینی مطالعه: 7 دقیقه
فهرست موضوعات
پیکربندی رم سرور چیست؟
از مهم‌ترین قسمت‌های کانفیگ کردن سرور، نحوه چیدمان و پیکربندی رم‌ها است. در همه‌ی سرورها با هر نام برندی یا نسلی، نحوه قرار گرفتن رم‌ها در مادربرد سرور متفاوت است و برای جایگذاری هر یک باید مطابق با قوانین آن مدل و برند باشد. این کار به پیکربندی رم سرور معروف است.
خرید سرور HP
نقشه چیدمان رم سرور چیست؟
با پیشرفت تکنولوژی، سرورها نیز روز‌به‌روز پیشرفت کرده و نسل‌های جدید با امکانات و کارایی بیشتر وارد بازار تجهیزات شبکه می‌شوند. این پیشرفت‌ها سبب شده‌اند که با ورود هر نسل جدید نحوه پیکربندی و چیدن رم‌ها نیز دستخوش تغییر شود. در ادامه ی این مطلب به طور خاص به چیدمان و کانفیگ رم سرور HPE می‌پردازیم.
چگونه RAM را به سرور HP خود اضافه کنم؟
چینش RAMها در سرورهای HPE یکی از مراحل اصلی و مهم در کانفیگ کردن است. این چیدمان بسته به مدل و معماری هر نسل از سرورهای HP فرق دارد. در زیر چیدمان و کانفیگ رم سرور اچ پی برای مدل‌های مختلف و پرطرفدار آن در ایران را آموزش می‌دهیم.

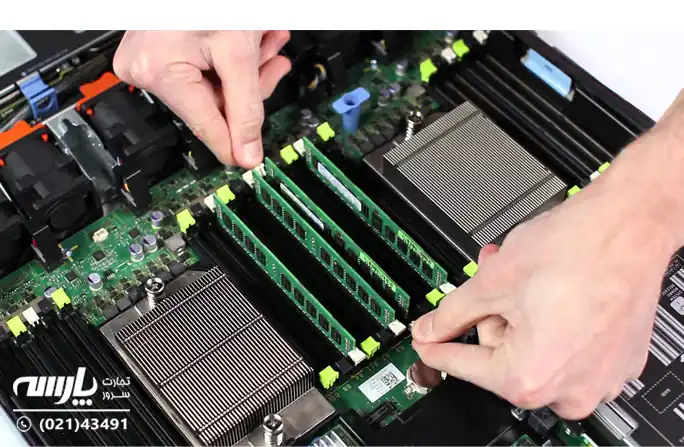

آموزش اضافه کردن یا تعویض رم سرور
نحوه چیدمان و کانفیگ رم سرور HPE برای نسل‌های مختلف مدل DL380
DL380 کاربردی‌ترین نوع سرور پرطرفدار در ایران است که دو 2U روی رک (RACK) فضا می‌گیرد. این مدل از سرورها دارای 2 عدد CPU اینتل و مجهز به کارت شبکه حرفه‌ای و پورت iLO است. تعداد کانال و اسلات رم در هر نسل متفاوت و معماری آن نیز با مدل‌های قبلی تفاوت دارد که در ادامه چیدمان و کانفیگ رم سرور HPE برای هر یک از آن‌ها آمده است:
نحوه چیدمان رم سرور hp g7

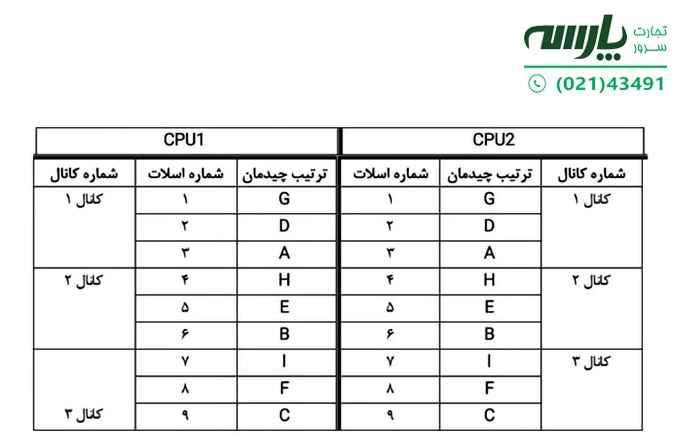

این مدل از سرورهای HP از رم DDR3 پشتیبانی می‌کند. سرور HP DL380 G7 شش کانال داشته و به ازای هر کانال حافظه، سه اسلات DIMM که در مجموع 18 اسلات می‌شود. کانال تک حافظه در نزدیک‌ترین فاصله با پردازنده و کانال سه در دورترین نقطه از آن قرار دارد. ترتیب جایگذاری رم‌ها با حرف A آغاز و به همین ترتیب ادامه پیدا می‌کند. چیدمان رم‌ها در سرور hp g7 به صورت جدول زیر است:
قیمت سرور hp dl380 g7
نحوه چیدمان رم سرور hp g8
معماری رم‌های DDR3 در سرورهای HP DL380 G8 نسبت به دو نسل قبلی پیشرفت فراوانی داشته است. تعداد کانال‌ها از سه به چهار برای هر پردازنده افزایش پیدا کرده و سرعت حافظه نیز به ۱۶۰۰ MT/s رسیده است. این نسل از تکنولوژی‌های HP SmartMemory و lrdimm نیز پشتیبانی می‌کند.
چیدمان و کانفیگ رم سرور HPE مدل G8 به ترتیب زیر است:
- در صورتی که فقط یک پردازنده نصب است باید به ترتیب حروف الفبا از A، B و … جایگذاری شود.
- اگر دو پردازنده نصب هستند با رعایت ترتیب حروف الفبا و نیز ترتیب زیر DIMMها نصب شوند:
- P1-A
- P2-A
- P1-B
- P2-B
- و …
- برای هر کانال مشخص، DIMMها باید dual-rank به single-rank جایگذاری شوند.
سرور hp dl380 g8 قیمت
نحوه چیدمان رم سرور hp g9
پشتیبانی از فناوری DDR4 مهم‌ترین تفاوت دو نسل 8 و 9 سرورهای HP با نسل‌های گذشته است. در سرور نسل 9 اچ پی برای هر پردازنده 4 کانال و برای هر کانال سه شکاف dim در نظر گرفته شده است که در مجموع امکان نصب 24 رم بر روی آن‌ها وجود دارد. نکته مهم این که سرورهای HP G9 از رم‌های نسل گذشته یعنی DDR3 پشتیبانی نمی‌کنند.
hp dl380 g9 قیمت
نحوه کانفیگ رم سرور HP DL380 G9
چیدمان و کانفیگ رم سرور HPE در این نسل هم مانند دو نسل قبلی در صورت داشتن یک پردازنده به ترتیب حروف الفبا از A شروع و ادامه پیدا می‌کند. اما اگر هر دو پردازنده باشند، باید پس از پر کردن اسلات A پردازنده اول، به سراغ اسلات A پردازنده دوم رفته و DIMM را قرار دهیم و به همین منوال باقی رم‌ها را جایگذاری کنیم. ترتیب چینش رم سرور DL380 Gen9 در شکل زیر نشان داده شده است:
نحوه چیدمان رم سرور hp g10
در سرورهای این نسل از پردازنده‌های Intel Xeon به کار رفته که سبب افزایش بازدهی و سرعت انتقال اطلاعات در کنار نرخ تاخیر بسیار کمتر شده است. این نسل هم مانند نسل 9 برای هر پردازنده 12 و در مجموع 24 اسلات رم ولی با معماری متفاوت قرار داده شده است.
ابزار پیکربندی رم HP DL380 Gen10

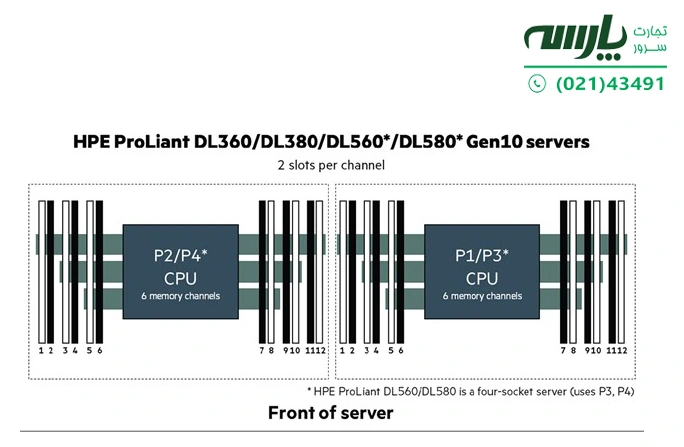

چیدمان و کانفیگ رم سرور HPE نسل G10 مشابه نسل قبلی است. اما در این مدل سرور اچ پی برای هر پردازنده شش کانال و برای هر کانال 2 اسلات رم گذاشته شده است. این کار سبب شده که پهنای باند نامی 50 درصد بیشتر شود. همچنین اگر حداکثر سرعت ارتقا یافته‌ی 2933MT/s را در نظر بگیریم پهنای باند نامی 80 درصد بیشتر شده است.
ترتیب پیکربندی رم HP DL380 Gen10
خوبی این نوع از سرورها پشتیبانی از انواع چینش و کانفیگ رم است و می‌توان مشابه چیدمان نسل‌های قبلی این کار را انجام داد. البته رعایت یک سری نکات (که در انتها این مطلب آمده) در بهبود کارایی لازم و ضروری است. بهترین چینش RAM در این سرور اچ پی هم در تقسیم کردن مساوی آن‌ها بین دو پردازنده است.
نکات مهم در چیدمان و کانفیگ رم سرور HPE
در پایان بهتر است بدانید که در چیدمان و کانفیگ رم سرور HPE در همه‌ی نسل‌ها یک سری نکات به شرح زیر وجود دارد که رعایت آن‌ها درصد خطا را به حداقل می‌رساند.
- برای شروع از اسلات‌های کنار پردازنده رم گذاری کنید.
- به خاطر داشته باشید امکان ترکیب حافظه‌های lrdimm، rdimm و udimm در سرورهای HP وجود ندارد.
- چنان چه از دو پردازنده فقط یکی نصب باشد، ظرفیت رم سرور به نصف کاهش پیدا می‌کند و فقط باید رم‌ها را در کنار پردازنده فعال قرار داد.
- سعی کنید از رم‌هایی با سرعت و نوع یکسان برای هر دو پردازنده استفاده کرده و تعادل را بین هر دو CPU رعایت کنید.
