نگاهی مختصر به سرور HP DL380 GEN9

نگاهی مختصر به سرور HP DL380 GEN9

سرور HP DL380 GEN9 آخرین عملکرد و توسعه پذیری را در یک سرور با  2cpu و اشغال  2 یونیت به شما ارائه می دهد. قابلیت اطمینان بالا ، سرویس دهی بالا ، توانایی مداوم ، با حمایت از یک گارانتی جامع ، این سرور را برای هر محیطی ایده آل می کند و یک دیتا سنتر استاندارد را گسترش می دهد.

سرورهای اچ پی مدل DL380 G9 در نسل جدید خود نسبت به قبل پیشرفت چشمگیری داشته و براساس استانداردهای مرکز داده و در راستای کاهش هزینه ها و پیچیدگی ها طراحی شده است.

این سرور برای کاهش هزینه ها و همچنین پایین آوردن پیچیدگی ها از cpu های Intel v4 , V3 که 70درصد کارایی پردازش را افزوده است و بوسیله تکنولوژی رم های اچ پی DDR4 ماکزیمم 4/1 ترابایت رم با 14درصد کارایی بالاتر ارائه می دهد. علاوه بر این پورت SAS در این سرور پهنای باند 12گیگ دارد همچنین 40 گیگ NIC دارد تا طیف گسترده ای از گزینه های گرافیکی و محاسباتی را پوشش دهد.

سرور HP DL380 G9 یک شاسی قابل انعطاف می باشد که توانایی نصب 8 الی 24 عدد هارد SFF را دارد . همچنین از 4 الی 12 عدد هارد LFF را می توان به راحتی بر روی آن نصب کرد. کمپانی HP یک قابلیت فوق العاده برای این سرور درنظر گرفته که آن نصب دوعدد هارد SFF درپشت این سرور می باشد.

⏲ زمان تخمینی مطالعه: 13 دقیقه





 درباره سرور DL380 GEN9

سرور HPE DL380 G9 با پشتیبانی از کارت شبکه‌های ۴۰ گیگابیتی و هاردهای ۱۲Gb/s SAS، قادر به انجام گستره وسیعی از محاسبات است. حافظه‌های HPE Persistent Memory که اولین حافظه های پایدار بهینه شده در دنیا هستند و برخی از سرورهای پرولیانت از آن پشتیبانی می‌کنند، کارایی فوق‌العاده ایی دارند و Data Resiliency در آنها باعث می‌شود برای دیتاسنترها و حجم‌های کاری تحلیلی مناسب باشند. با خیال راحت سرور hp dl380 g9 را بخرید و پیاده‌سازی کنید و اپلیکیشن‌های Mission Critical خود را روی آن اجرا کنید.

سرور hp dl380 Gen 9 از ۲۲ هسته پردازنده اینتل از خانواده E5-2600 v4 پشتیبانی می‌کند اما با این حال، انتخاب پردازنده ساده شده است و شما می‌توانید با هزینه‌ای خوب، سخت‌افزاری مناسب با محیط کاری خود انتخاب کنید. این سرور دارای حافظه پرسرعت DDR4 است و راندمان انرژی و تجهیزات ذخیره‌سازی در آن بهبود یافته است. این سرور اچ پی نسبت به سرورهای نسل قبل خود فضای بیشتری برای آپگرید دارند.

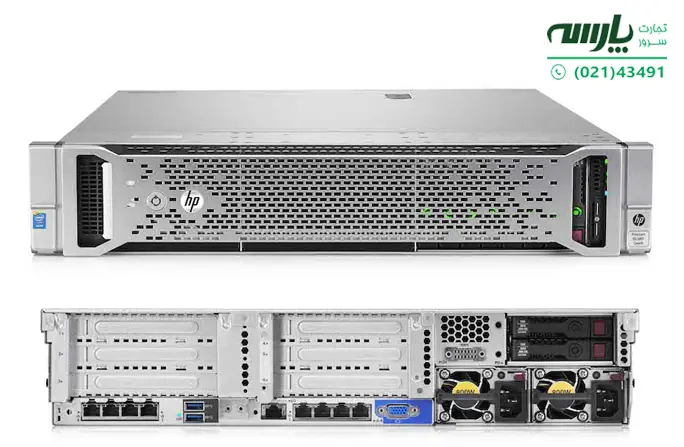

سرور hp dl380 g9 به دو یونیت فضا در رک نیاز دارد. دو خروجی ویدیو یکی در قسمت پشت و یکی در قسمت جلو قرار دارد. برای گردش مناسب هوا، می‌توان ۶ فن روی این سرور قرار داد.

این سرور به منظور کاهش هزینه ها و پیچیدگی ها طراحی شده است، از آخرین پردازنده های اینتل E5-2600 v4 با افزایش 21٪ عملکرد و HPE 2400 MHZ DDR4 SmartMemory جدید با پشتیبانی از 3.0TB و 23٪ افزایش در عملکرد استفاده می کند.

این محصول ProLiant اولین NVDIMM جهان را دارد که  برای عملکرد بی سابقه در پایگاه داده و حجم کار تحلیلی بهینه سازی شده است.

ویژگی‌های جدید سرور HPE DL380 Gen9

• امکان استفاده از هارد درایوهای SSD و NVMe
• ظرفیت بالاتر LFF و SSD
• پشتیبانی از کارت گرافیک‌های انویدیا تسلا و NVIDIA GPU
• پشتیبانی از نرم‌ افزار ClearOS
• New 375GB NVMe x4 Lanes Wt SFF SCN DSF SSD
• New 750GB PCIe x4 Lanes WI HHHL DSF Card
• NVMe 6.4TB to 1.6TB MU HHHL DSF Card
• SAS 12G 3.84TB/1.92TB/960GB MU and 7.68TB/3.84TB/1.92TB/960GB RI — SFF SC VS DSF SSD
• SAS 12G 1.92TB and 960GB MU LFF SCC VS DSF SSD

ویژگی ها:

این سرور از پردازنده های E5-2600 V4 ,V3 پشتیبانی می کند و این سری از پردازنده های V4 با حداکثر 22 هسته در هر سوکت 55MB  کش و همچنین قابلیت نصب سری جدید رم ها (DDR4) با پهنای باند ۲۱۳۳MHz,2400MHz و ظرفیت ۶۴GB را فراهم می آورد.

HPE Persistent Memory ، اولین NVDIMM بهینه شده در دستگاه های پرولیانت، سطح بی سابقه ای از عملکرد را برای پایگاه داده ها ارائه می دهد که این امکان را به کاربران می دهد که هر چیزی از اساسی ترین ماموریت برنامه های حیاتی را با اطمینان به آن بسپارند.

به طورخلاصه قابلیت های کلیدی سرور HP ProLiant DL380 Gen9 عبارت اند از:

-پشتیبانی از پردازنده های E5-2600 v4,V3 و رم های SmartMemory DDR4 تا میزان 1.5 ترابایت

-پشتیبانی از 12Gb/s SAS

-طراحی بسیار انعطاف پذیر سرور

-قابلیت تبدیل به استوریج و ارتقای تعداد هارد دستگاه

-پشتیبانی از استوریج کنترلرهای قدرتمند به همراه یک کنترلر داخلی

-پشتیبانی از پروتکل های مهم ارتباطی تا ظرفیت 40 گیگابیت بر ثانیه

-بهینه سازی در ساخت باتری بکاپ به نسبت مدل قبلی

-استفاده از استانداردهای مصرف برق

-مدیریت یکپارچه سرور توسط نرم افزار OneView

-قابلیت آپدیت نرم افزارها و Firmware با کمترین زمان Downtime

-پشتیبانی از کارت های گرافیکی GPU

-سرور  DL380 Gen9 B398332  نیز با ارائه گزینه های جدید HDD با ظرفیت بالاتر، گزینه GPU  جدید، ارائه NIC پیشرفته و پشتیبانی از مایکروسافت ویندوز 2016 یکی از مدل های این خانواده بوده که گزینه ی مناسبی برای مراکز داده می باشد.

-پشتیبانی از 2 سوکت پردازنده  Intel® Xeon® E5-2600 v4,V3 با حداکثر 22 هسته پردازشی

-دارای 24 اسلات DIMM  و پشتیبانی از 3TB  رم با استفاده ار ماژول های 64GB از نوع DDR4

-قابلیت ارائه فضای ذخیره سازی 52TB روی 26 دیسک از نوع 2TB

-قابلیت استفاده از درایوهای SSD  از نوع NVMe  با iops  بسیار بالا





مشخصات فنی سرور DL380 GEN9

نوع: سرور – رکمونت  – ابعاد: 44.55 سانتی متر x 67.94 سانتی متر x 8.73 سانتی متر

– وزن: 14.759 کیلوگرم

– توضیحات محصول: HPE ProLiant DL380 Gen9 – Xeon E5-2620V3 2.4 گیگاهرتز – 16 گیگابایت – 600 گیگابایت قابل نصب

– ارتفاع (واحد رک) ): 2U

– مقیاس پذیری سرور: 2 طرفه

– پردازنده: 1 x Intel Xeon E5-2620V3 / 2.4 GHz (3.2 گیگاهرتز) (6 هسته ای)

– حافظه پنهان: 15 MB L3 Cache

حافظه پنهان در هر پردازنده: 15 MB – RAM: 16 گیگابایت (نصب شده) / 768 گیگابایت (حداکثر) – DDR4 SDRAM – پیشرفته ECC – 1866 مگاهرتز PC4-17000 –

– کنترل کننده ذخیره سازی: RAID (SATA 6Gb / s / SAS 12Gb / s) – PCI Express 3.0 x8 – سرورهای ذخیره سازی سرور: Hot-swap 2.5 “-

هارد: 2 300 300 گیگابایت (هات سوپ) – SAS 12 گیگابایت بر ثانیه – ذخیره سازی نوری: DVD-RW

-کنترل کننده گرافیک: Matrox G200eH2 –

حافظه ویدئو: 16 مگابایت

– شبکهGigE –

-قدرتAC 120/230 V:

-افزونگی برق: اختیاری است

اصلاحات اساسی در هارد سرور HP DL380 G9

کل سیستم سرور HP DL380 G9 از آرایه هوشمند  B140i بهره می‌گیرد که از ۱۰ هارد SATA و آرایه‌های RAID 5 پشتیبانی می‌کند. اضافه کردن کنترلر رید P440ar، ۱۲Gbps SAS  را به ارمغان می‌آورد در نتیجه اگر در سرور HP DL380 G9 به بیش از ۸ هارد نیاز باشد، لازم نیست کارت RAID اضافی‌تری بر روی سرور HP DL380 G9 نصب شود. سرور HP DL380 G9 با دارا بودن Form Factor، به معنی داشتن اسلات PCIe است. کش ۲GB FBWC  در سرور DL380 آپشنال است و محتوای آن به وسیله باتری جدید و پربازده ۹۶ واتی Li-Ion محافظت می‌شود.

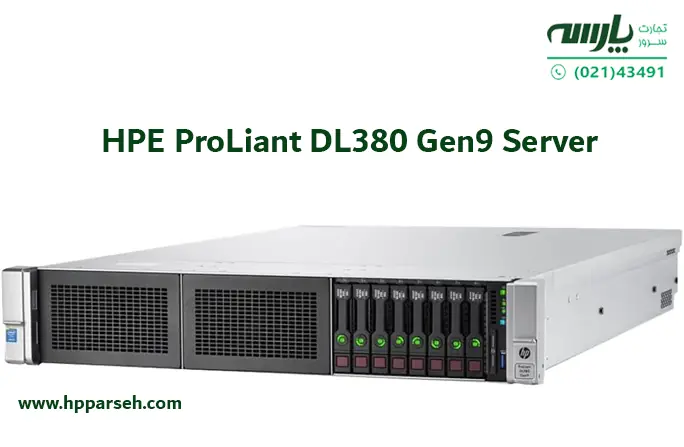

واضح‌ ترین تغییرات در سرور DL380 مربوط به پنل جلویی آن است که دارای پیکربندی ۸+۸+۸ است و در صورت نیاز، امکان اضافه کردن ۸ هارد دیسک SFF را دارد. کنترلر P440ar  در سرور DL380 تا ۲۶ درایو SFF را پشتیبانی می‌کند.

شاید این سوال پیش بیاید که دو هارد دیگر در کجای سرور DL380 قرار می‌گیرد. شرکت اچ‌پی با باز طراحی پاورها، آنها را ۲۵ درصد کوچکتر کرده و آنها را در قسمت پشتی کنار هم چیده است در نتیجه می‌توان بالای آنها دو درایو اضافی Hot Plug استفاده کرد.

انواع هارد در سرور DL380

در کنار همه اینها سرور اچ پی DL 380 G9 از ۱۲ درایو LFF نیز پشتیبانی می‌شود و اگر نخواهید در قسمت پشتی از رایزر دومی استفاده کنید، می‌توانید یک Cage اضافه کرده و تعداد هاردها را به ۱۵ عدد برسانید. در پنل سرور DL380 ، پورت‌های VGA و USB 2 نیز وجود دارد بنابراین می‌توان از دو هارد SFF دیگر نیز بهره گرفت. این سرور اچ ‌پی به طور کل می‌تواند ۱۲۰ ترابایت فضای ذخیره‌سازی فراهم کند.

پاور

اسلات افزونه HPE Flexible Slot Power Suplies (PSUs)  کارایی بسیار بالا تا ۹۶% را فراهم می‌کند. لازم به ذکر است که کارایی آن مانند Slot PSUهای معمول است اما با کاهش ۲۵ درصدی در سایز آن، فضای بیشتری در کیس سرور برای محاسبه و ارتباطات I/O فراهم می‌شود.

ترکیب پاورهای متفاوت در یک سرور می‌تواند باعث محدودیت یا غیرفعال شدن ویژگی‌های پاور مانند افزونگی پاور شود. برای اینکه مطمئن باشید که از تمامی ویژگی‌های پاور بهره مند می شوید، باید تمامی پاورهای یک سرور، دارای خروجی‌های یکسان و نرخ کارایی یکسان باشند.

ماژول HPE Flexible Slot Battery Backup ، پاور بکاپ است که به مدت یک دقیقه، ۷۵۰ وات را فراهم می‌کند و اگر به صورت موازی پیکربندی شده باشد، تا ۵۰۰ وات را نیز فراهم می‌کند.

با استفاده از HPE Extended Ambient Operating Support (ASHRAE A3 and A4) در هزینه کولینگ کاهش چشمگیری دیده می شود که از استانداردهای بهبودیافته دمای محیط استفاده می‌کند. برای تأمین برق سرور DL380 می‌توان از پاورهای ۵۰۰، ۸۰۰ و ۱۴۰۰ وات استفاده کرد.

پردازنده سرور DL380

اگر در سرور DL380 از یک جفت پردازنده ۱۴ هسته‌ای از نوع ۲٫۳GHz E5-2695 v3 Xeon استفاده شود، از نظر منطقی، ۵۶ هسته فراهم می‌شود. شرکت Dell این پردازنده را در مدل PowerEdge T360 دارد ولی اچ‌پی آن را ۵۵۰ پوند ارزان‌تر از محصول Dell ارایه می‌دهد.

این پردازنده در حالت بیکاری، ۹۰ وات و در حالت پرکاری، ۳۵۲ وات انرژی مصرف می‌کند. این میزان مصرف در محصول Dell به ترتیب ۱۲۰ و ۳۹۰ وات است.

به دلیل تنوع پردازنده هایی که میتوان در سرور Dl380 استفاده کرد، این سرور نسبت به دیگر محصولات سرور شرکت اچ پی از محبوبت بیشتری برخوردار است.

در این مدل سرور از محصولات شرکت اچ پی میتوان پردازندهایی از 4 هسته تا  22 هسته قرار دارد.  با توجه به این که سرور  Dl380دو اسلات پردازنده دارد و از طرفی حالت هایپر تریدینگ پردازنده ها شرکت اینتل در سرور اچ پی میتوان از 4 هسته تا 88 هسته استفاده کرد. همین ویژگی باعث شده که از این سرور در کسب کار های متوسط تا بزرگ استفاده کرد.

آپدیت ROM

اچ ‌پی در پشتیبانی سرورهایش بسیار سختگیر است و امکان دسترسی به آپدیت‌های دوره ای ارایه شده برای ROM BIOS Firmware، با داشتن قرارداد پشتیبانی و یا ضمانت‌نامه معتبر امکان‌پذیر است. هرچند که امکان دسترسی آزاد به آپدیت‌های Firmwareهای بحرانی، بدون در نظر گرفتن توافقات پشتیبانی، مقدور است.

مدیریت

HPE OneView مدیریت زیرساخت‌ها را برای سرورها، استوریج و شبکه‌سازی فراهم می‌کند. با استفاده از HPE Insight Online، داشبورد شخصی و آنلاین را برای مانیتورینگ سلامت زیرساخت‌های یکپارچه و مدیریت پشتیبانی فراهم می‌کند.

علاوه بر این، در راستای مدیریت و مانیتورینگ از راه دور، از iLO بهره می‌گیرد. iLO4 v2.0 دارای یک پورت گیگابیتی اختصاصی است و با استفاده از قابلیت Federation در آن می‌توان از طریق یک سیستم، چندین سرور را مدیریت کرد.

می‌توانید آنها را در گروه قرار دهید و وضعیت سلامت آنها را مانیتور کنید یا پاور را کنترل کرده و از قابلیت خودکار کنترل پاور (Power Capping) استفاده کنید. با بهره‌گیری از سیستم مدیریتی iLO4، می‌توان سرورها، استوریج‌ها و محیط‌های مجازی را حتی از راه دور نیز مدیریت کرد.

کارت شبکه

سرورهای Gen8، دارای تجهیزات شبکه‌سازی FlexibleLOM بودند و اکثر مشتریان Gen8، در هر صورت کارت شبکه ۴ پورتی نیز می‌خریدند بنابراین تصمیم بر آن شد که تبدیل به یک استاندارد شود و ۴ پورت گیگابیت روی مادربورد قرار داده شود. حتی برای داشتن سرعت بالاتر می‌توانید سیستم خود را آپگرید کنید و پیشنهاد اچ‌پی برای این کار، استفاده از دو پورت ۱۰ گیگابیتی است.

کارت شبکه  دو پورت 10 گیگابایت را نیز میتوان برروی رایزر سرور قرار داد از مدل هایی که میتوان بر روی این سرور قرار داد میتون به HPE FlexFabric 10Gb 2-port 534 FLR-SFP+  اشاره کرد. که دارای 2 پورت یا سرعت 1.10GBps  نیز  می باشد. یکی از مشکلاتی که کارت شبکه های EMBEDED  دارا هستند، این است که اگر مشکلی برای کارت شبکه به وجود بیاید باید کل سررو را از مدار شبکه خارج کرد ولی در صورت استفاده از کارت شبکه های که بر روری  رایز ها نسب میشود دیگر نیاز به خارج کردن سرور از مدار شبکه نیست و فقط میتوان کارت شبکه را تعویض کرد. دیگر مدل های کارت شبکه های 2 پورت نیز میتوان به موارد زیر اشاره کرد.

حافظه سرور اچ پی DL380 G9

مزیت رم‌های DDR4 که در سرورهای G9 معرفی شده این است که ۱۴ تا ۳۰ درصد سریعتر از مدل قبلی یعنی G8 هستند و ۱ درصد کمتر دچار خطا می‌شوند. حجم رم‌ها ۴ برابر و از نظر پاور نیز ۳۷ درصد کاراتر شده‌اند. بر روی سرورهایDL 380 G9 دو مدل رم می توان قرار داد: LRDIMM و RDIMM. نوع رم به مراتب مهمتر از حجم رم است.

در حال حاضر این سرور اچ‌پی، ۷۶۸ گیگابایت حافظه DDR4 را با استفاده از DIMMهای ۳۲ گیگابیتی پشتیبانی می‌کند. با استفاده از DIMMهای ۱۲۸ گیگابیتی این مقدار به ۳ ترابایت می‌رسد. در صورت استفاده از LRDIMM می‌توان حداکثر ۱٫۵ ترابایت و در صورت نصب RDIMM می‌توان حداکثر ۷۶۸ گیگابایت حافظه داشت. بر روی سرور اچ‌پی DL380 G9 صرفا می‌توان ۱۶ ماژول NVDIMM قرار داد در حالی که روی سرور ۲۴ اسلات RAMوجود دارد.

رم‌های NVDIMM با RDIMM  قابل ترکیب است ولی با LRDIMM نمی‌تواند ترکیب شود. وقی سرورهای نسل ۹ اچ‌پی روانه بازار شد، فرکانس این رم‌ها حداکثر ۲۱۳۳ مگاهرتز بود و هنوز فرکانس ۲۴۰۰ مگاهرتزی آن ساخته نشده بود. قرار بود این RAM ها از ماه آوریل ۲۰۱۶ به بازار عرضه شود که محقق شد. نکته مهم این که رم‌های ۲۱۳۳ و ۲۴۰۰ با هم Mix نمی‌شوند. NVDIMM فقط با پردازنده‌های نسل ۴ یا v4 کار می‌کند

1- Server Chasis

2-Media Bay

3-DVD(905 mm)

4-Bay drive( 2 SFF)

5-Bay (8 SFF)

6-Media Bay (8 SFF)

7-Power

8-health server

9- health server

10- health server

11- USB

12- SID Panel

13-Bay 3 ( 8 SFF)

14- Bay 2 ( 8 SFF)

15- Bay 1 (media cage drive)
