ریست فکتوری سوئیچ سیسکو 2960 به تنظیمات کارخانه

درست مانند کارگرهای مک‌دونالد که هر روز چیز برگر سرو می‌کنند، افرادی هم که در زمینه‌ی شبکه کار می‌کنند، نیاز دارند که اغلب و در فواصل زمانی مشخص، تنظیمات بازنشانی و ریست فکتوری سوئیچ سیسکو را انجام دهند. در واقع ریست فکتوری کردن سوئیچ سیسکو و بازنشانی کردن آن به تنظیمات پیش‌فرض کارخانه این امکان را فراهم می‌کند تا دوباره بتوانید آن را مانند یک سوئیچ جدید پیکربندی کنید.

بازنشانی همیشه مفید است به‌ویژه اگر پیکربندی سوئیچ شما با مشکل روبه‌رو شده باشد یا بخواهید آن را از یک شبکه به شبکه دیگر منتقل کنید. اگرچه ریست فکتوری کردن سوئیچ سیسکو برای اولین بار می‌تواند پیچیدگی‌های خاص خود را داشته باشد اما نگران نباشید تمام اطلاعات و فرمان‌هایی که نیاز دارید را در مطلب “ریست فکتوری سوئیچ سیسکو 2960 و برگرداندن به تنظیمات کارخانه” قدم به قدم به شما آموزش خواهیم داد.

⏲ مدت زمان تخمینی مطالعه: 10 دقیقه

نحوه ریست فکتوری سوئیچ سیسکو 2960

قبل از این‌که ریست فکتوری سوئیچ سیسکو  2960 را آغاز کنید، کارهای زیر را انجام دهید:

1. از تنظیمات خود در یک سرور TFTP نسخه پشتیبان تهیه کنید.
2. تنظیمات خود را در یک فایل متنی کپی کنید.
3. پیکربندی را به صورت محلی روی دستگاه bootflash یا slot0 کپی کنید.

**توجه داشته باشید زمانی‌که تنظیمات و پیکربندی را پاک می‌کنید، هیچ راهی برای بازیابی آن وجود ندارد، مگر این‌که یک نسخه‌ی پشتیبان از آن تهیه کرده باشید.**

بیشتر بخوانید: نحوه کانفیگ و ریست فکتوری سوئیچ سیسکو 3750

شکل 1

پس از تهیه نسخه‌ی پشتیبان، طبق مراحل زیر می‌توانید ریست فکتوری سوئیچ سیسکو 2960 را آغاز کنید:

مرحله 1: از طریق کابل کنسول به سوئیچ سیسکو متصل شوید.

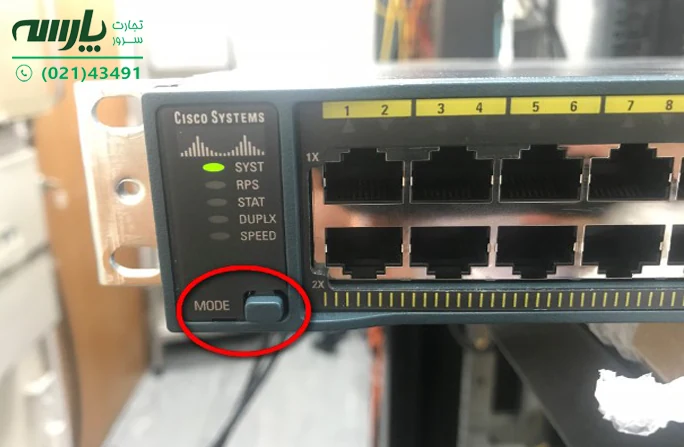

مرحله 2: سوئیچ را خاموش کنید و در حالی‌که دکمه Mode را روی سوئیچ نگه داشته‌اید آن را روشن کنید. (شکل 1)

مرحله 3: دکمه mode را بیش از 10 ثانیه نگه دارید تا اعلان زیر را مشاهده کنید:

Using driver version 1 for media type 1

Base ethernet MAC Address: 00:00:00:00:00:00

Xmodem file system is available.

The password-recovery mechanism is enabled.

The system has been interrupted prior to initializing theflash

filesystem. The following commands will initializethe

flash filesystem, and finish loading the operating

system software:

flash_init boot

switch:

مرحله 4: در این مرحله باید فایل سیستم فلش را با دستور flash_init راه‌اندازی کنید.

flash_init

خروجی شما پس از زدن دستور بالا باید مشابه شکل زیر باشد:

switch: flash_init

Initializing Flash...

mifs[2]: 10 files, 1 directories

mifs[2]: Total bytes : 1806336

mifs[2]: Bytes used : 612352

mifs[2]: Bytes available : 1193984

mifs[2]: mifs fsck took 1 seconds.

mifs[3]: 0 files, 1 directories

mifs[3]: Total bytes : 3870720

mifs[3]: Bytes used : 1024

mifs[3]: Bytes available : 3869696

mifs[3]: mifs fsck took 0 seconds.

mifs[4]: 5 files, 1 directories

mifs[4]: Total bytes : 258048

mifs[4]: Bytes used : 9216

mifs[4]: Bytes available : 248832

mifs[4]: mifs fsck took 0 seconds.

mifs[5]: 5 files, 1 directories

mifs[5]: Total bytes : 258048

mifs[5]: Bytes used : 9216

mifs[5]: Bytes available : 248832

mifs[5]: mifs fsck took 1 seconds.

 -- MORE --

mifs[6]: 566 files, 19 directories

mifs[6]: Total bytes : 57931776

mifs[6]: Bytes used : 28429312

mifs[6]: Bytes available : 29502464

mifs[6]: mifs fsck took 21 seconds.

...done Initializing Flash.

پس از اتمام مراحل اولیه فلش‌سازی می‌توانید به مرحله بعد بروید.

مرحله 5: در این قسمت باید فایل‌های پیکربندی را حذف کنید. برای این کار باید دو فایل از تنظیمات سوئیچ یعنی فایل‌های config.text و vlan.dat را حذف کنید. توجه داشته باشید اگر می‌خواهید پیکربندی VLAN را نگه دارید می‌توانید تنها فایل config.text را حذف کنید و فرمان زیر را وارد کنید.

del flash:config.text

پس از وارد کردن عبارت بالا، با زدن کلمه Y دستور را تایید کنید. خروجی شما باید شبیه به زیر باشد:

switch: del flash:config.text

Are you sure you want to delete "flash:config.text" (y/n)?y

File "flash:config.text" deleted

مرحله 6: اگر می‌خواهید فایل vlan.dat را حذف کنید، باید دستور زیر را تایپ کنید.

del flash:vlan.dat

سپس دکمه Y را برای تایید حذف بزنید. سپس خروجی کارتان مانند زیر خواهد بود.

switch: del flash:vlan.dat

Are you sure you want to delete "vlan.dat" (y/n)?y

File "flash:vlan.dat" deleted

مرحله 7: در این مرحله پیکربندی حذف شده و باید دستور راه‌اندازی مجدد را وارد کنید.

boot

پس از اینکه راه‌‌اندازی مجدد انجام شد، صفحه‌ای با مشخصات زیر نمایش داده خواهد شد:

switch: boot

Loading "flash:c2960s-universalk9-mz.122-58.SE2.bin"...

--- System Configuration Dialog ---

Enable secret warning

----------------------------------

In order to access the device manager, an enable secret is required

If you enter the initial configuration dialog, you will be prompted for the enable secret

If you choose not to enter the intial configuration dialog, or if you exit setup without setting the enable secret,

please set an enable secret using the following CLI in configuration mode-

enable secret 0 <cleartext password>

----------------------------------

Would you like to enter the initial configuration dialog? [yes/no]:

% Please answer 'yes' or 'no'.

پس از نمایان شدن صفحه‌ی configuration dialog فرآیند ریست فکتوری سوئیچ سیسکو 2960 کامل شده است. اکنون می‌توانید این صفحه را با زدن Y ادامه دهید و با زدن عبارت N از آن رد شوید و پیکربندی جدید را انجام دهید.

انواع سوئیچ سیسکو 2960 وانواع سوئیچ سیسکو 3750 و انواع سوئیچ سیسکو 3850

ریست پسورد سوئیچ سیسکو 2960

اگر رمز عبور مدیر سوئیچ سیسکو 2960 را فراموش کرده‌اید یا به هر دلیلی قصد ریست پسوردتان را دارید، مراحل زیر کمک‌تان می‌کند تا رمز عبورتان را بدون از دست دادن تنظیمات در حال اجرا بازیابی کنید.

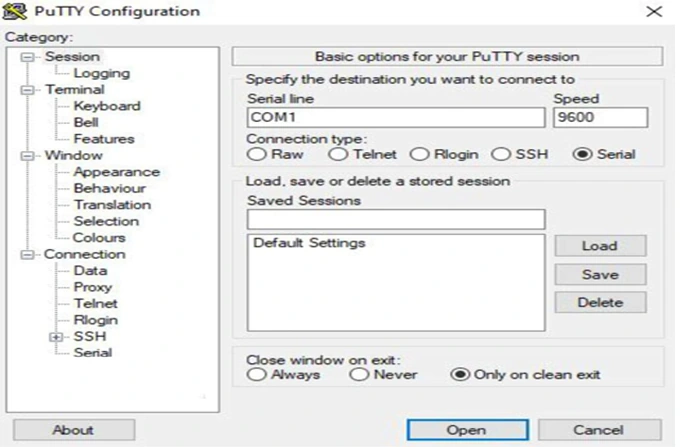

1) کابل کنسول خود را به سوئیچ وصل کنید و سپس نرم‌افزار شبیه‌ساز ترمینال (terminal emulator software) مانند Putty را باز کنید. (شکل 2)

شکل 2

مطمئن شوید که پورت COM صحیح را که در کادر Serial Line  ذکر شده است، را وارد می‎‌کنید. با این‌حال می‌توانید پورت COM سیستم‌تان (جایی که کابل سریال (Serial Line) را وصل کرده‌اید) و آن را از طریق Device Manager پیدا کنید. سپس سایر تنظیمات مانند سرعت را به حالت پیش‌فرض نگه دارید و روی گزینه‌ی Open کلیک کنید.

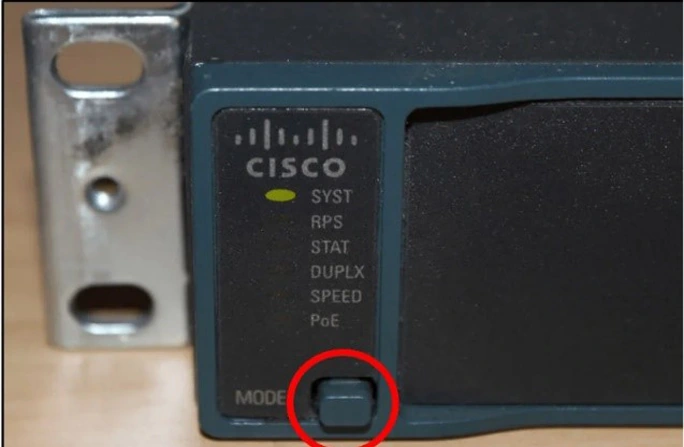

2) پس از کلیک بر روی Open، یک Command Shell باز می‌شود. چون رمز ورود به سوئیچ 2960 را ندارید، صفحه کنسول را باز نگه دارید و دکمه Mode روی سوئیچ را فشار دهید تا زمانی که کلید Prompt را مشاهده کنید. این کار ممکن است 20 تا 25 ثانیه طول بکشد. (شکل 3)

شکل 3

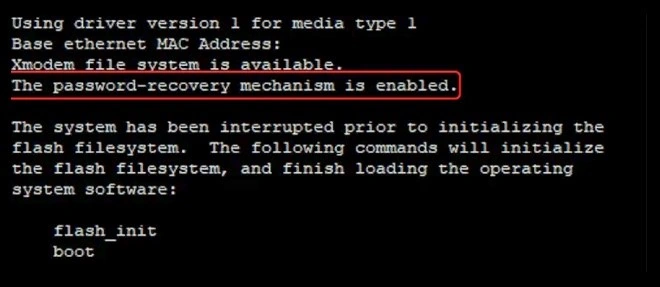

3) در مرحله‌ی بعد در صفحه‌ی اعلان سوئیچ  در خطی با این مضمون «The password-recovery mechanism is enabled» دریافت خواهید کرد (شکل 4) که اطلاع از فعال شدن مکانیسم بازیابی رمز عبور می‌دهد.

شکل 4

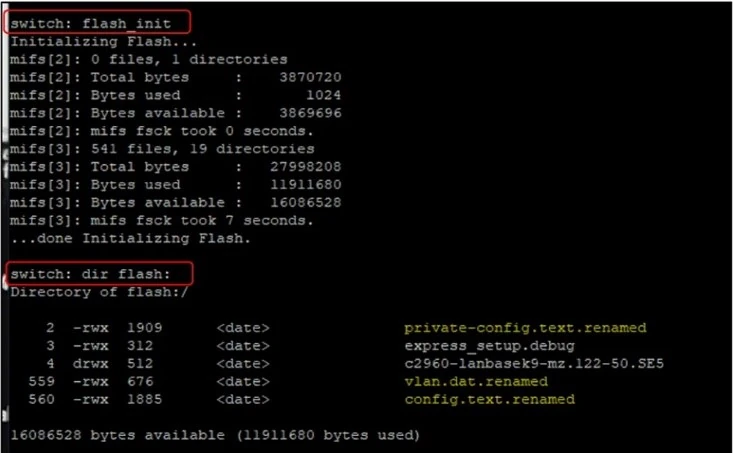

1-3) در اعلان سوئیچ در قسمت دستور flash_init مقداردهی اولیه فلش و نوع dir flash را بررسی درایور فلش تایپ کنید. (شکل 5)

شکل 5

4) مطابق شکل 6 دستور boot را در Switch: Prompt تایپ کنید.

شکل 6

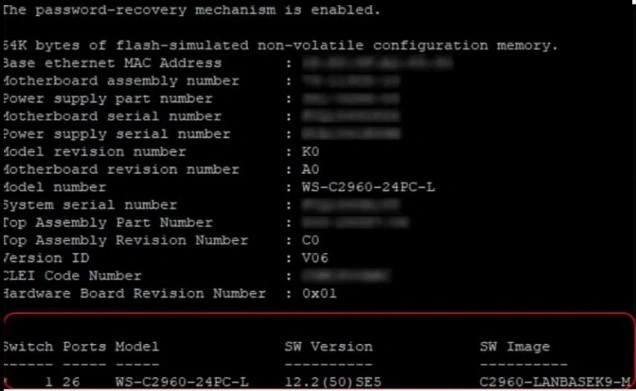

5) بوت شدن مدتی طول خواهد کشید تا زمانی‌که گفت‌وگوی پیکربندی سیستم (System Configuration dialog) را مشاهده کنید. (شکل 7)

شکل 7

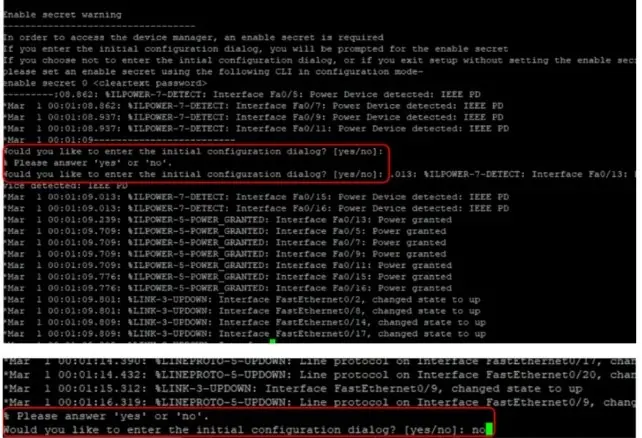

پس از مراحل بالا همان‌طور که در شکل 8 می‌بینید، از شما پرسیده خواهد شد که دوست دارید وارد گفت‌وگوی تنظیمات شوید: در این مرحله گزینه no را تایپ کنید.

Would you like to enter the initial configuration dialog ? [yes/no]: no

شکل 8

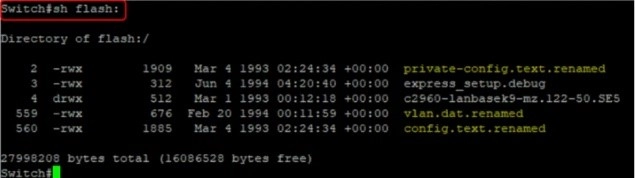

6) en را در قسمت Switch> Prompt تایپ کنید تا به حالت اختصاصی Switch# بروید و سپس دستور sh flash: را تایپ کنید. نام فایل‌ها را با پسوند .renamed مشاهده خواهید کرد. باید نام این فایل‌ها را تغییر دهید و .renamed را از نام فایل حذف کنید. (شکل 9) به‌عنوان مثال private-config.text.renamed را به private-config.text تغییر دهید.

شکل 9

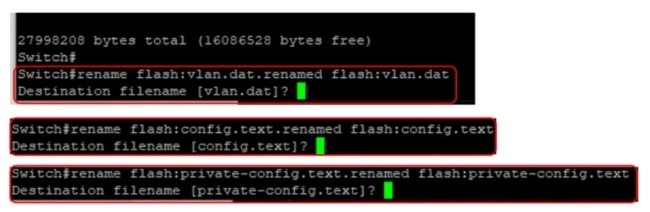

1-6) روش تغییر نام‌ها: (شکل 10)

شکل 10

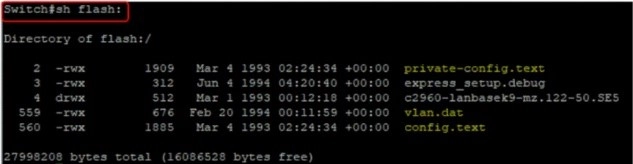

2-6) ظاهر شدن صفحه‌ای مانند شکل 11 تایید می‌کند که .renamed از پسوندهای فایل با استفاده از دستور sh flash: حذف شده است.

شکل 11

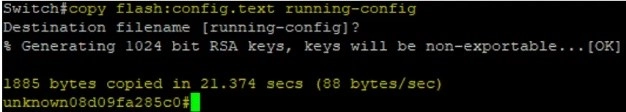

7) config.text را با استفاده از copy flash:config.text در running-config کپی کنید. پس از انجام این کار، پیامی مبتنی بر تغییر نام سوئیچ دریافت خواهید کرد. (شکل 12)

شکل 12

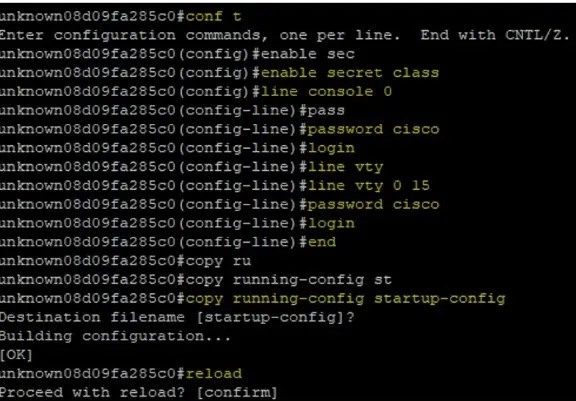

8) در این مرحله می‌توانید پیکربندی در حال اجرا سوئیچ را به‌روزرسانی کنید یا رمز عبور فعال را حذف کنید. همچنین در صورت تمایل می‌توانید یک لاگین جدید روی سوئیچ  ایجاد کنید یا پیکربندی را قبل از بارگیری مجدد ذخیره کنید. پس از انجام تنظیمات، سوئیچ راه‌اندازی مجدد خواهد شد. (شکل 13)

شکل 13

9) هنگامی که سوئیچ دوباره بارگیری شد می‌توانید آنلاین شوید و از پسوردهایی که در پیکربندی تتنظیم کردید، استفاده کنید تا مراحل ریست پسورد سوئیچ سیسکو 2960 به پایان برسد.

خلاصه ای از دستورات استفاده شده در فرآیند ریست پسورد سوئیچ سیسکو 2960

Switch:flash_init

Switch:dir flash:

Switch:boot

Would you like to enter the initial configuration dialog? [yes/no]: no

Switch>en

Switch#sh flash:

Switch#rename flash:vlan.dat.renamed flash:vlan.dat

Switch#rename flash:config.text.renamed flash:config.text

Switch#rename flash:private-config.text.renamed flash:private-config.text

Switch#sh flash:

Switch#copy flash:config.text running-config

unknown08d09fa285c0#conf t

unknown08d09fa285c0(config)#enable secret class

unknown08d09fa285c0(config)#line console 0

unknown08d09fa285c0(config)#password Ci!sCo213

unknown08d09fa285c0(config)#login

unknown08d09fa285c0(config)#line vty 0 15

unknown08d09fa285c0(config)#password Ci!sCo213

unknown08d09fa285c0(config)#login

unknown08d09fa285c0(config)#end

unknown08d09fa285c0(config)#copy running-config startup-config

unknown08d09fa285c0(config)#reload

بیشتر بخوانید: تغییر پسورد سوئیچ سیسکو

یوزر و پسورد پیش فرض سوئیچ سیسکو 2960

هنگامی که قصد پیکربندی و راه‌اندازی سوئیچ سیسکو 2960 را دارید با استفاده از یک مرورگر باید وارد آدرس IP 10.0.0.1 یا  10.0.0.3 شوید. پس از ورود به این آدرس باید یوزر و پسورد پیش فرض سوئیچ سیسکو 2960 را وارد کنید که نام کاربری و رمز عبور پیش‌فرض cisco با حروف کوچک است.
