موارد احتیاطی در تعویض باتری سرور HP DL380 G9
این اقدامات احتیاطی را با دقت مطالعه و دنبال کنید. قبل از اینکه شروع به تعویض باتری سرور HP DL380 G9 کنید درصورتی که سرور مدت زمان زیادی روشن بوده و در حالت گرم قرار دارد، قبل از شروع به کار صبر کنید تا سرور بصورت کامل خنک شود. برای کسب اطلاعات بیشتر در مورد مدت زمان خنک شدن هر یک از قطعات به کتابچه راهنمای سرور به آدرس (https://h20195.www2.hpe.com/v2/getdocument.aspx?docname=c04346247#) مراجعه کنید.
⏲ مدت زمان تخمینی مطالعه: 6 دقیقه
برای جلوگیری از آسیب دیدن مدارهای مهم سرور HP DL380 G9 از قبیل مدار PWM, و دیگر مدارها، مچ یا کفش خود را به تخلیه کننده الکترواستاتیک (ESD) وصل کنید و تمام استانداردهای لازم جهت جلوگیری از آسیب به مادربرد سرور را رعایت کنید. یک پنل ESD را روی یک سطح مناسب از زمین گذاشته و سپس سرور را روی پنل مورد نظر قرار دهید. قطعاتی مانند دیسک، نوار کارتریج یا CD-ROM را از سرور خارج کنید. همچنین سرور و لوازم جانبی متصل به آن را خاموش کنید.
توجه: کابل برق را ابتدا از پریز برق و سپس از پاور سرور جدا کنید. وقتی یک سرور به منبع تغذیه AC متصل می شود، ولتاژ در آن جریان دارد. بنابراین قبل از باز کردن سرور باید کابل برق از منبع تغذیه جدا شده تا ولتاژهای ذخیره شده در منبع تغذیه کاملا تخلیه شوند. همچنین قابل ذکر است که می بایست تمام کابل های دستگاهای جانبی از برد سرور جدا شوند.
مراحل تعویض باتری سرور HP DL380 G9
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-f5mw6y’ admin_preview_bg=”]

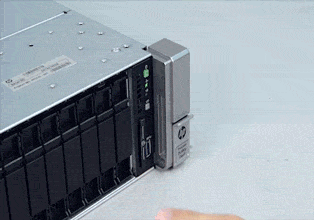

1) با فشار دادن دکمه Power سرور را خاموش کرده تا در حالت آماده به کار قرار گیرد.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-dl7uwq’ admin_preview_bg=”]

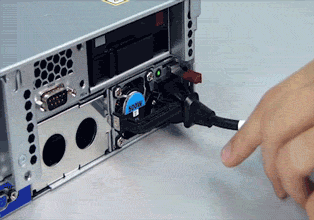

2) کابل برق را از پاور سرور جدا کنید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-cdhct6′ admin_preview_bg=”]

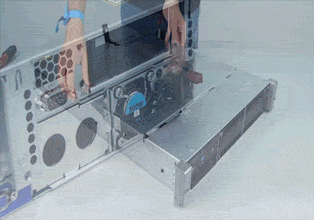

3) درب اصلی سرور را بردارید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-10jryi’ admin_preview_bg=”]
4) محفظه فن را از سرور جدا کنید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-9e11ju’ admin_preview_bg=”]

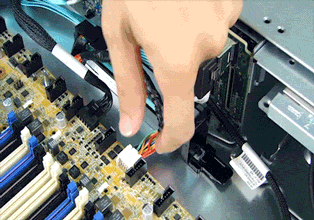

5) کابل باتری را از پین مادربرد جدا کنید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-6tgs4q’ admin_preview_bg=”]
6) قفل نگهدارنده باتری را به عقب نگهداشته و باتری را از شاسی خارج کنید.
دستورالعمل های تعویض باتری سرور HP DL380 G9
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-5jselm’ admin_preview_bg=”]
1) در حالی که کابل برق به سمت پشت سرور است ، باتری را در شکاف روی صفحه شاسی قرار دهید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-3uo9cq’ admin_preview_bg=”]
2) قفل نگهدارنده را به عقب کشیده و باتری را در جای خود بگذارید.
[av_hr class=’custom’ icon_select=’no’ icon=’ue808′ font=’entypo-fontello’ position=’right’ shadow=’no-shadow’ height=’50’ custom_border=’av-border-fat’ custom_width=’600px’ custom_margin_top=’0px’ custom_margin_bottom=’0px’ custom_border_color=’#4ec46a’ custom_icon_color=” id=” custom_class=” av_uid=’av-2mbgsa’ admin_preview_bg=”]

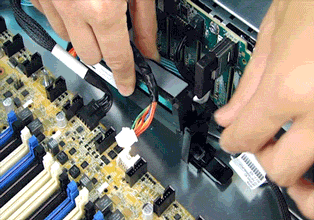

3) کابل باتری را به پین مادربرد سیستم متصل کنید.
نکات پایانی
HPE Smart Storage Battery یک باتری لیتیوم یون است، این باتری کوچک برای تهیه نسخه پشتیبان از حافظه cache در مواقع ضروری در سرور HP DL380 G9 مورد نیاز است زیرا محتوا بر روی حافظه فلش در کنترل کننده های HPE Smart Array Gen9 (کلاس P) در صورت خاموش شدن ناگهانی سرور متکی به باتری و همچنین منبع تغذیه پشتیبان HPE NVDIMMS است و به سرور اجازه می دهد تا هر داده ای را که در DRAM باشد به NAND منتقل کند. برای تعویض باتری HP DL380 G9 در نظر داشته باشید در هر سرور فقط یک باتری مورد نیاز است زیرا می تواند انرژی چندین حافظه کش را در زمان قطعی برق را تامین کند.
